過(guò)渡金屬硫化物（TMDs）因其可調(diào)控的禁帶寬度、接近零的析氫吉布斯自由能以及高性?xún)r(jià)比等特點(diǎn)被認(rèn)為是替代鉑/銥等貴金屬成為下一代析氫反應(yīng)電催化劑的不二之選。然而，TMDs電催化析氫性能主要受限于以下三個(gè)方面：

一，天然稀疏的催化位點(diǎn)；

二，其自身較差的導(dǎo)電性以及其與基底較弱的電學(xué)接觸性；

三，傳統(tǒng)二維材料疊片式的納米結(jié)構(gòu)會(huì)封閉絕大多數(shù)的層間催化位點(diǎn)。

一種鎢(W)@二硫化鎢(WS2)核殼型納米球結(jié)構(gòu)；揭示了該結(jié)構(gòu)對(duì)于WS2電學(xué)及化學(xué)性能提升的機(jī)理；通過(guò)微結(jié)構(gòu)設(shè)計(jì)使得WS2的電催化析氫性能超過(guò)了大多數(shù)同類(lèi)材料。

要點(diǎn)一：高度彎曲二硫化鎢納米片使其產(chǎn)生更多的催化位點(diǎn)

該研究發(fā)現(xiàn)，通過(guò)高度彎曲WS2納米片可使其層間距大幅度拓寬，從而引發(fā)強(qiáng)烈的晶格形變，進(jìn)而暴露出更多的原子空位及缺陷。

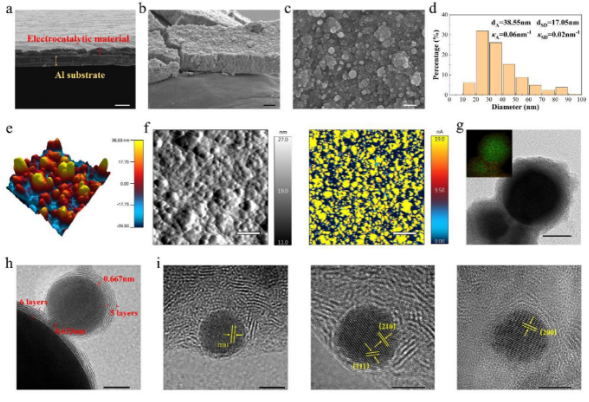

通過(guò)引入多功能的核殼型納米球結(jié)構(gòu)，WS2納米片可逐層生長(zhǎng)在金屬鎢內(nèi)核上，該核殼結(jié)構(gòu)能夠在強(qiáng)酸環(huán)境中保證納米片長(zhǎng)期穩(wěn)定的彎曲效應(yīng)。在一步式激光輔助法的制備過(guò)程中通過(guò)調(diào)控金屬內(nèi)核的尺寸來(lái)控制納米片彎曲的曲率。值得注意的是，僅通過(guò)宏觀手段無(wú)法實(shí)現(xiàn)該研究中10-2nm-1級(jí)的曲率。

要點(diǎn)二：核殼結(jié)構(gòu)可大幅提升二硫化鎢的電學(xué)特性

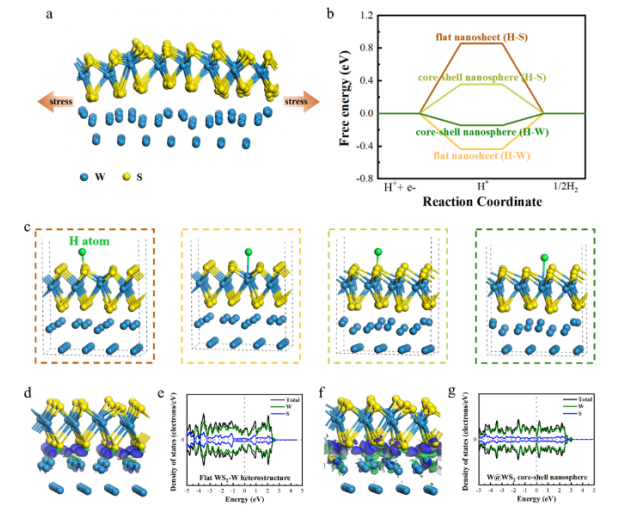

除了作為WS2納米片彎曲生長(zhǎng)的基底外，金屬鎢內(nèi)核使得催化劑的導(dǎo)電率提升了4.5倍。在納米球殼基面上，氫與硫（H-S）以及氫與鎢（H-W）結(jié)合的吉布斯自由能分別為0.357eV與-0.145eV。

相較于平整的W@WS2異質(zhì)結(jié)構(gòu)（H-S:0.857eV；H-W：-0.437eV），氫在彎曲球殼上的結(jié)合更接近平衡態(tài)能量。

此外，WS2球殼上的W位點(diǎn)展現(xiàn)出了較強(qiáng)的催化活性。該研究還發(fā)現(xiàn)，微結(jié)構(gòu)設(shè)計(jì)有助于調(diào)控氫吸附結(jié)構(gòu)、異質(zhì)界面結(jié)構(gòu)以及費(fèi)米能級(jí)附近的態(tài)密度，進(jìn)而實(shí)現(xiàn)更快速**的氫釋放與電子吸附。

要點(diǎn)三：納米球團(tuán)聚型納米多孔結(jié)構(gòu)

該研究提出的納米球團(tuán)聚型納米多孔范德華異質(zhì)結(jié)構(gòu)可解決傳統(tǒng)納米片堆疊所造成的離子嵌入通道封閉的挑戰(zhàn)。核殼型納米球的引入使得二維材料立體化，進(jìn)而構(gòu)建出了擁有高電化學(xué)表面積的TMDs。

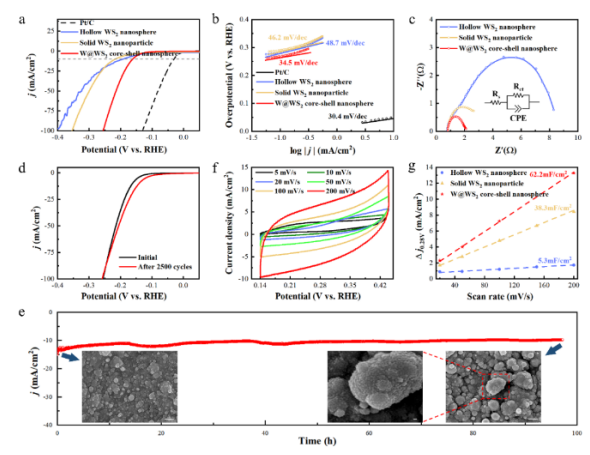

實(shí)驗(yàn)表明，該催化劑的反應(yīng)電位為161mV（10 mA/cm2時(shí)），其在強(qiáng)酸電解液中反應(yīng)時(shí)有著出色的穩(wěn)定性（持續(xù)100 h）以及同類(lèi)材料中較小的Tafel斜率（34.5 mV/dec）和較大的電化學(xué)反應(yīng)面積（62.2 mF/cm2）。

西安齊岳生物供應(yīng)硫化鉍Bi2S3納米棒、硫化鉍Bi2S3納米顆粒、硫化鉍Bi2S3納米片、硫化鉍Bi2S3熒光量子點(diǎn)、硫化鉬-殼聚糖納米片、硫化鎢-還原氧化石墨烯-殼聚糖(WS2-Gr-CS)、馬來(lái)酰亞胺修飾二硫化鉬(MoS2-MAL)、納米金負(fù)載二硫化鉬納米片Au-MoS2、納米金修飾二氧化鈦納米顆粒、納米金銀核殼復(fù)合顆粒、納米片狀硫化錫-鉑納米粒子復(fù)合物、納米銀修飾量子點(diǎn)復(fù)合納米顆粒、葡萄糖修飾二硫化鉬納米材料、巰基修飾二硫化鉬(MoS2-SH)、三角形銀納米顆粒等等產(chǎn)品。

相關(guān)列表

馬來(lái)酰亞胺修飾二硫化鎢納米片WS2-MAL

生物素修飾二硫化鎢二維納米材料WS2-Biotin

二硫化鎢量子點(diǎn)摻雜的ZnO納米粒子(WS2@ZnO)

葡聚糖修飾二硫化鎢納米片

殼聚糖修飾二硫化鎢量子點(diǎn)

半乳糖修飾二硫化鎢納米片

甘露糖修飾二硫化鎢納米片

非金屬層狀半導(dǎo)體二硫化鎢 (WS2) 納米片

負(fù)載氟西汀WS2二硫化鎢納米片

Cy5-PEG-WS2 熒光菁染料-聚乙二醇-二硫化鎢納米片

富勒烯C60修飾二硫化鎢納米片

TiL4@WS2納米片

透明質(zhì)酸修飾二硫化鎢納米片HA-WS2

透明質(zhì)酸修飾二硫化鎢量子點(diǎn)WS2-HA

超順磁性碳化鉭(Ta4C3-IONP-SPs)納米復(fù)合材料

BSA-WS2牛血清白蛋白修飾二硫化鎢納米片

上轉(zhuǎn)換納米顆粒修飾二硫化鎢納米片

UCNP-WS2納米復(fù)合材料

WS2@Au@Fe3O4二硫化鎢納米復(fù)合材料

超薄金屬卟啉MOF納米片

mPEG-b-PCBLLys

聚多巴胺修飾的二硫化鎢納米片

PEG聚乙二醇包裹二硫化鎢納米片

二硫化鎢量子點(diǎn)紅細(xì)胞膜納米囊泡(WS2-EMNVs)

氨基聚乙二醇包裹二硫化鎢納米材料WS2-PEG-NH2

羧基聚乙二醇包裹二硫化鎢納米材料WS2-PEG-COOH

巰基聚乙二醇修飾二硫化鎢納米材料WS2-PEG-SH

生物素聚乙二醇包裹二硫化鎢納米材料WS2-PEG-Biotin

葉酸聚乙二醇包裹二硫化鎢納米片WS2-PEG-FA

馬來(lái)酰亞胺聚乙二醇包裹二硫化鎢納米材料WS2-PEG-MAL

Cy5-PEG標(biāo)記的WS2二硫化鎢納米片

FITC-PEG修飾WS2二硫化鎢納米片

RGD-PEG多肽修飾WS2二硫化鎢納米片

脂質(zhì)體包裹二硫化鎢量子點(diǎn)liposome-WS2

二硫化鎢納米片/硫化銅納米粒子

介孔二氧化硅包裹二硫化鎢納米顆粒

二硫化鎢納米片負(fù)載二硫化鉬

二維二硫化鎢納米片負(fù)載納米銀復(fù)合材料

二硫化鎢烯納米片

二硫化鎢烯量子點(diǎn)

二硫化鎢(WS2)納米片

二硫化鎢碳納米管復(fù)合材料

PEG修飾二硫化鎢量子點(diǎn)

納米金/磁性納米顆粒修飾二硫化鎢納米片

二硫化鎢修飾納米金棒

二硫化鎢/g-C3N4復(fù)合光催化劑

葉酸修飾二硫化鎢納米片WS2-FA

WS2-AuNPs-WS2二硫化鎢納米金復(fù)合物

四氧化三鐵/二硫化鎢納米復(fù)合材料

硫化鎢還原氧化石墨烯殼聚糖(WS2-Gr-CS)

介孔硅修飾二硫化鎢/二硫化鉬

WS2@PEl聚Z烯亞胺修飾-硫化鎢

MoS2@PEI聚Z烯亞胺修飾二硫化鉬

WS2/MoS2/C復(fù)合靶材

Pbl2@WS2核殼納米材料

Au@MnO2金-二氧化錳核 殼納米顆粒

銅—石墨—二硫化鎢（Cu/Go/WS2)

二硫化鎢—石墨烯(WS2/RGO)

二硫化鎢—黑色二氧化鈦（TiO@WS2)

二硫化鎢—正烷基硫醇復(fù)合物

二硫化鎢—活性炭復(fù)合材料

二硫化鎢—乙炔黑復(fù)合材料

銅—二硫化鎢復(fù)合材料（WS2/Cu）

銀—二硫化鎢復(fù)合材料（WS2/Ag）

葉酸-聚氧乙烯-聚氧丙烯-聚氧乙烯-聚乳酸(FA-Pluronic-PLA)

PEI修飾的二硫化鎢納米復(fù)合物

磁性納米粒子修飾在二硫化鎢納米片（Fe4O3@WS2）

類(lèi)石墨烯氮化鎵和二硫化鎢/二硒化鎢納米復(fù)合材料(GaN/WS2/WSe2)

碳纖維-二硫化鎢納米復(fù)合材料

活性碳纖維-鈦酸鈉納米復(fù)合材料

活性碳纖維-石墨烯納米復(fù)合材料

Cu-WS2復(fù)合材料

WS2/CNFs復(fù)合材料

空心微納米球結(jié)構(gòu)的WS2/WO3復(fù)合材料

單層WS2與石墨烯復(fù)合材料

ZnO和WS2二硫化鎢納米復(fù)合材料

自支撐WS2/碳纖維復(fù)合材料

WS2/Au復(fù)合材料三角片

金顆粒修飾單層WS2三角片

以上內(nèi)容來(lái)自齊岳小編zzj 2021.4.7
