二氧化硅修飾的SnO2-石墨烯復合材料（SiO2）

可充電鋰離子電池由于其高能量/功率密度和長期循環壽命，已成為廣泛使用的儲能器件。然而商業化負極材料石墨由于低的理論比容量而遠遠不能滿足高功率儲能裝置日益增長的需求。作為石墨有前景的替代品之一，SnO2由于環境友好，低成本和高容量等優點引起人們廣泛的研究。SnO2負極**的放電過程包括兩個階段：粉化，SnO2負極先分解成塑性無定形Sn；合金化，其次Sn聚集成LixSn顆粒。粉化過程引起體積的膨脹（>200%），合金化導致相當大的容量損失。另外，在充電過程之后，只有一小部分Sn原子可以恢復到高價態，這也導致了不可恢復的容量損失。

SnO2與石墨烯的復合顯示出比純SnO2提高的電化學性能，其中柔性石墨烯可以緩沖體積膨脹并**LixSn的聚集。另一方面，錫鋰合金的聚集也提醒我們，Sn元素在循環過程中可以遷移。受此啟發，我們考慮通過控制Sn的遷移，以實現在石墨烯上均勻包覆錫元素以提高電化學性能。對于錫基氧化物，已經證明SiO2可以摻雜到錫基氧化物中與Sn形成強鍵，造成SnO2納米晶體的缺陷。對于鋰離子電池，在活性材料中引入缺陷或相界可能在缺陷部位附近吸附額外的鋰離子而提高比容量。因此設想通過使用SiO2對SnO2進行改性來提高鋰離子的存儲性能。

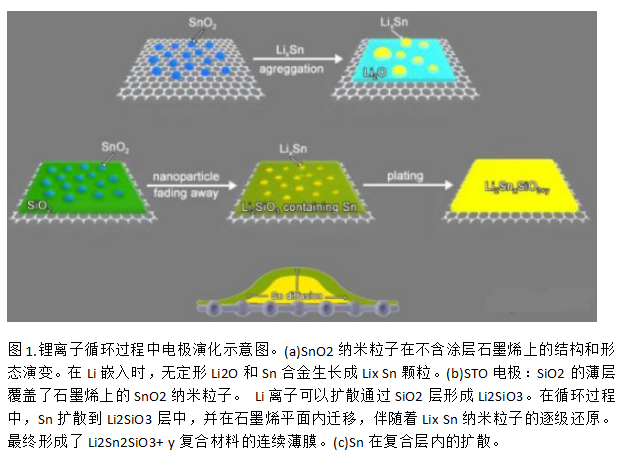

某大學學者采用SiO2包覆和石墨烯支撐來改善錫基負極的鋰離子存儲性能。他們發現負載在石墨烯片上的裸露SnO2納米粒子（記為SnO2/G）在循環后變成大的LixSn顆粒。在合成的新結構中，由于SiO2**的鋰離子導電性和鋰化硅的塑形特性（比其它剛性涂覆材料如TiO2更有利），因此選擇SiO2包覆SnO2/G（記為STO/G）。更重要的是，Sn可以擴散到二氧化硅層中，并且通過Sn-O-Si鍵與Si強烈相互作用。同時在循環時，錫也將在石墨烯表面上橫向擴散。因此，錫的逐漸包覆導致石墨烯表面上形成連續的Sn-Si基合金薄膜層。這樣獲得STO/G電極具有**降低的鋰離子遷移距離和更高的Sn利用率以及通過Si摻雜引起缺陷而造成額外的Li離子存儲。

STO/G電極表現出**的倍率性能。在100,300,500和700mA/g的電流密度下其比容量分別為1230,1160,1046和997mAh/g。甚至當電流密度增加到2A/g時，容量仍高達802mAh/g。在不同電流密度下循環70圈后，容量仍能恢復到1221mAh/g@100mA/g。初始的庫倫效率是~65%，但在隨后幾圈后庫倫效率接近**。

在0.01-2.50V的電勢窗口下，在0.5A/g的電流密度下進行恒電流充放電測試循環1000圈。STO/G的一圈和第60圈的放電容量分別為1718和900 mAh/g。在600圈后容量逐漸增加到1950mAh/g，該容量值是SnO2的5倍， SnO2/G的兩倍，且在3圈后庫倫效率超過99%。甚至在1A/g的電流密度下，在循環300圈后，STO/G負極的容量仍維持在超過900mAh/g的高容量值。

STO/G電極**的電化學性能歸因于以下三個有利因素：

先，涂覆后擴散距離**縮短。受益于較短的擴散距離，鋰儲存容量特別高。

**，在循環過程中引起的缺陷提供大量的活性位點，通過贗電容效應吸附額外的鋰離子。

第三，由G和二氧化硅夾雜的錫元素的均勻鍍層促進了Sn-O-Si鍵的形成。由于Sn-O-Si的穩定性較高，在從LiO2脫嵌Li過程中釋放的氧可以**地與錫反應。對于STO/G，幾乎所有的Sn元素都處于高價態，其中Sn2+  與Sn4+的原子比約為97%，而SnO2/G中，大部分Sn元素保持零價態。二氧化硅涂層不僅減輕了Sn的粉碎，還能提高Sn的利用率。

材料的制備：

GO溶液的制備：天然石墨經過Hummer法制備氧化石墨烯溶液。簡言之，將石墨（2g）和氮化鈉（4g）在0下倒入濃硫酸（50ml，98%）中。緩慢加入高錳酸鉀（10g）后，將溶液在40℃下攪拌2小時。然后將溶液用300ml蒸餾水稀釋。通過加入過氧化氫溶液（3%）終止反應，直至不產生氣泡。然后，分離出GO，用蒸餾水進行離心分離。

樣品的合成：將上述制備的GO（25mg）分散在混合溶液（50ml，N,N-二甲基甲酰胺（DMF）：乙醇=1:1）中，然后加入SnCl2·2H2O（225mg），尿素（2.25g ）和52mg TEOS在劇烈攪拌下以形成均勻溶液。將溶液磁力攪拌30分鐘，然后在高壓釜中在140℃下老化4小時。將高壓釜冷卻至室溫后，用蒸餾水洗滌黑色沉淀數次，隨后冷凍干燥和熱處理（Ar氣氛下，800℃退火1小時）。通過電感耦合等離子體發射光譜法（ICP-OES）測定，SiO2與SnO2的質量比為1:4.48。

西安齊岳生物提供各種定制產品服務。可提供定制二氧化硅，可與其他各種活性基團相連。二氧化硅定制材料、納米二氧化硅載藥、納米二氧化硅-多肽、納米二氧化硅-氨基酸、納米二氧化硅-糖、金屬包裹二氧化硅、二氧化硅包裹量子點等等

齊岳供應相關定制產品：

二氧化硅SiO2包裹的空殼Pt-Ni納米球(Pt-Ni(H)@SiO2)

二氧化硅納米顆粒包裹125 I標記多肽

二氧化硅(SiO2)包裹碳化硅顆粒(SiCp)

二氧化硅溶膠包裹鑭鎳鋁合金

二氧化硅包裹超順磁性納米顆粒(SPION@SiO2)

介孔二氧化硅包裹正電荷納米金

**二氧化硅包裹型鉬釩酸鉍黃色顏料

二氧化硅包裹的中空四氧化三鐵殼核結構納米顆粒

二氧化硅包裹結晶水合鹽相變材料微膠囊

酸標記的熒光二氧化硅包裹金納米粒子（FA-AuNPsSiO2)

二氧化硅包裹鎵球

二氧化硅包裹型硅鐵紅色料

二氧化硅包裹亞甲基蘭(MB)納米粒

二氧化硅包裹的Eu-TTA納米粒子

氧化硅包裹的Eu-TTA-TOPO納米粒子

二氧化硅包覆或包裹的量子點

葉酸標記的熒光二氧化硅包裹金納米粒子(FA-AuNPs@SiO2-TCPP)

雙層二氧化硅包裹粒子

銀納米顆粒包裹二氧化硅微球粉末

二氧化硅包裹的類普魯士藍納米顆粒

介孔二氧化硅黑磷納米顆粒

二氧化硅包裹結晶水和鹽相變材料微膠囊

聚苯胺/金復合物包裹的二氧化硅

SiO2凝膠包裹二氧化硅TiH2

介孔二氧化硅包裹全氟戊烷

包裹釕聯吡啶 (RuBpy)二氧化硅熒光納米探針

包裹油性物質的二氧化硅氣凝膠微球

二氧化硅包裹碲化鎘量子點熒光探針

介孔二氧化硅包裹磷酸鈣

介孔二氧化硅包裹長循環脂質體聯合磷脂復合物

二氧化硅復合球殼包裹納米金催化劑

核殼型AuPd@SiO2納米催化劑

偶氮苯改性的介孔二氧化硅包裹上轉換發光顆粒

麥胚凝聚素(WGA)包裹二氧化硅超順磁性(SPIOSiO2-WGA)磁共振納米造影劑

二氧化硅包裹熒光碳量子點復合微球

介孔中空二氧化硅納米球包裹阿霉素—紫杉醇

二氧化硅單顆粒包裹錳摻雜純無機鈣鈦礦的納米晶

ZnS包覆SiO2三維核殼結構或空腔結構納米球（SiO2@ZnS）

生物相容性Fe3O4@SiO2納米粒子

SiO包裹鐵復合粒子

Pd@SiO2球狀納米粒子 二氧化硅包裹納米金屬Pd粒子

光致發光二氧化硅納米材料

以葉綠素為模板的TiO2-SiO2復合材料

GPTMS修飾的納米二氧化硅(GPTMS-SiO2)

C18鍵合納米金修飾二氧化硅顆粒

zl 04.07
