蜜桃mv在线播放免费观看视频,日本少妇春药特殊按摩3,成全视频在线观看大全腾讯地图

基于鈣鈦礦QD的太陽能電池是相對較新的技術(shù)，報告的CsPbI 3 QD器件的PCE達(dá)到13.43％，報道了使用混合Cs 0.5 FA 0.5 PbI 3 QD制造的PeQDSC的當(dāng)前認(rèn)證效率記錄，其PCE達(dá)到16.6％，轉(zhuǎn)化為在短短三年內(nèi)效率相對提高了123％。還研究了其他鈣鈦礦成分。例如，已有報道調(diào)查CsPbBr 3或CsPbBrI 2PeQDSC，但是由于帶隙較大，其性能相對較低。混合有機(jī)-無機(jī)鈣鈦礦的組合物如FAPbI 3個量子點也已被用作在設(shè)備光敏吸收劑，無論是對自己或與CsPbI組合3的QD。

文獻(xiàn)中報道的絕大多數(shù)PeQDSC具有幾個共同的特征。較常用的活性材料是CsPbI 3 QD，因為其帶隙非常適合吸收太陽波長，從而產(chǎn)生更高的光電流。另一個相似之處是設(shè)備架構(gòu)。大多數(shù)設(shè)備使用透明的TiO 2或SnO 2 ETL，并帶有2,2'，7,7'-四烷基[ N，N-二（4-甲氧基苯基）氨基] -9,9'-螺雙芴（Spiro-OMeTAD）薄膜或其他用作HTL的有機(jī)分子。這些設(shè)備使用的優(yōu)先觸點是Ag或Au電極，有時具有薄的MoO 3層。只要實驗室中的相對濕度不超過20％，這些設(shè)備就可以在空氣中組裝。

PeQDSC通常在不封裝在空氣或氮氣中的情況下進(jìn)行測試。例如，CsPbI 3 QDSC在充氮手套箱中存放一個月后，保持了其初始PCE的98％，但是當(dāng)同一設(shè)備暴露于60％相對濕度時，它們的PCE損失了初始值的90％。由于QD分解。CsPb（I / Br）3器件顯示出更高的穩(wěn)定性，在干燥的手套箱中存儲900小時后，仍保持其初始性能的90％。[還研究了熱穩(wěn)定性，在100°C下僅3小時就導(dǎo)致性能的重大損失，這與CsPbI 3 QD向其正交晶相的轉(zhuǎn)變有關(guān)。

寬帶隙的PeQD，例如CsPbCl 3，已顯示出在MAPbI 3太陽能電池中能量下移的希望。PeQD層吸收了紫外線，因此減慢了下面鈣鈦礦層的降解過程。使用這種方法制得的太陽能電池在氮氣氛下可穩(wěn)定照明100小時。

已經(jīng)顯示出幾種方法來增強(qiáng)PeQDSC的設(shè)備穩(wěn)定性。例如，使用混合CsPbI的3和FAPbI 3量子點被顯示導(dǎo)致比它們的全無機(jī)對應(yīng)物更穩(wěn)定裝置，因為FAPbI 3的QD是更穩(wěn)定的，如示出圖。這種穩(wěn)定性的提高在氮氣氣氛中已經(jīng)很明顯，但是當(dāng)設(shè)備暴露于潮濕的空氣條件下時，穩(wěn)定性會變得更加明顯。也有報道稱，通過晶格收縮效應(yīng)，將這兩種鈣鈦礦型量子點混合可防止CsPbI 3 QDs從立方α相轉(zhuǎn)變?yōu)?/span>δ相。

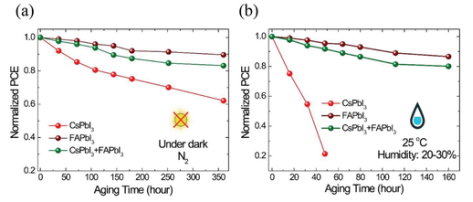

具有完全無機(jī)的CsPbI 3和混合的有機(jī)/無機(jī)FAPbI 3 PeQD的PeQDSC的壽命在a）氮氣無光照和b）潮濕的空氣和室溫下。由FAPbI 3鈣鈦礦制成的PeQDSC比無機(jī)對應(yīng)物更穩(wěn)定，并且兩個點的混合物遵循更穩(wěn)定的設(shè)備的穩(wěn)定性模式。

一種替代方法是基于使用摻雜劑或添加劑。例如，CsPbI 3 QD薄膜的Cs鹽摻雜（例如，用乙酸Cs摻雜）顯示出可以通過填充QDs表面的Cs空位來增強(qiáng)太陽能電池在空氣中的穩(wěn)定性。其他摻雜策略（例如摻入GeI 2或PbI 2）也導(dǎo)致CsPbI 3 QDSC的保存期限延長。這些設(shè)備在干燥環(huán)境中80天后仍保持其初始性能。摻雜也已被提出作為鈣鈦礦QDSC的**缺陷鈍化策略，從而提高了在潮濕空氣中工作的太陽能電池的穩(wěn)定性。

PeQDSC的制造方法可能會直接影響其操作穩(wěn)定性。已經(jīng)提到制造期間的濕度不應(yīng)超過20％。另一個方面是PeQD層的沉積順序：如果一步進(jìn)行涂覆，則與逐層沉積相比，可以提高穩(wěn)定性，因為在沉積每一層之后進(jìn)行的清洗步驟可能會引入缺陷。 PeQD膜，并作為降解的其他途徑。還顯示出使用μ-石墨烯交聯(lián)CsPbI 3 QD薄膜即使在炎熱和潮濕的環(huán)境中也可以提高其穩(wěn)定性，這在很大程度上是由于防止了QD的團(tuán)聚。

QDSC中有機(jī)HTL層的選擇也會強(qiáng)烈影響器件的整體穩(wěn)定性。大多數(shù)高性能PeQDSC都將Spiro-OMeTAD用作HTL，這是鈣鈦礦光伏電池性能下降的眾所周知的原因?？梢蕴娲?/span>Spiro-OMeTAD的一個例子是聚[[4,8-雙[（2-乙基己基）氧基]苯并[1,2-b：4,5-b']二噻吩-2,6-二基]。 [3-氟-2-[[（2-乙基己基）羰基]噻吩并[3,4-b]噻吩基]]（PTB7），已證明可改善裝置的穩(wěn)定性，[ 164 ]然而，其他替代方案需要進(jìn)行研究以進(jìn)一步提高穩(wěn)定性。
