鉛鹵化物鈣鈦礦ABX3晶體薄膜量子點

鉛鹵化物鈣鈦礦量子點

鹵化鈣鈦礦已被廣泛研究為太陽能電池應用的活性材料?；阝}鈦礦的太陽能電池較近達到了創紀錄的25.5％的效率，使它們與其他成熟的光伏技術相提并論。

鈣鈦礦因其直接帶隙（E g  = 1.5–1.6 eV），長的載流子擴散長度和高的載流子遷移率而被認為是太陽能電池的優良材料。鹵化鈣鈦礦的膠體納米晶體（QDs）在相穩定性和帶隙可調性方面都具有其他優勢。鈣鈦礦通常也被認為是“耐缺陷的”，這意味著它們的固有缺陷不會充當電子/空穴陷阱的狀態。在常規的II–VI，III–V和IV–VI半導體QD中沒有觀察到這種有利的特性，這使得鈣鈦礦QD在其固有的低陷阱密度方面獨樹一幟。這種低密度的缺陷使配體或較寬的帶隙材料對電子表面的鈍化要求降低了。

雖然膠態鈣鈦礦QD與它們的大體積同類物相比，在室溫下表現出顯著增強的相穩定性，關于它們的降解機理尚不清楚。

實際上，鹵化鈣鈦礦和基于其的光伏器件的長期穩定性，特別是在運行中，已成為鈣鈦礦研究界面臨的較緊迫的問題。許多因素導致鈣鈦礦材料的降解，例如暴露于較高溫度，光照，氧化環境中，尤其是在潮濕環境中。為了解決這個問題，科學界做出了巨大的努力，在其他地方對多晶薄膜鈣鈦礦的研究已得到了充分的證明。將主要基于兩種常用的基本策略來討論當前為增強基于鈣鈦礦的QDSC（PeQDSC）的穩定性和耐用性所做的努力。一個著重于鈣鈦礦QD材料的固有穩定性，這可通過我來實現）組成工程，ⅱ）制造異質結構，iii）所述合成過程中的鈣鈦礦QD表面配體的適當的選擇，以及iv）維數控制的改善。**種策略集中在優化PeQDSC器件上，以例如通過優化沉積程序并采用特定的器件架構來保護活性吸收體鈣鈦礦層免受外部環境的影響。在以下各節中，將考慮鈣鈦礦QD降解的根本原因，

鈣鈦礦量子點（PeQDs）具有一般的ABX 3化學計量，由角共享[BX 6 ] -八面體的骨架組成，立方八面體空隙被A陽離子占據，如圖 8a所示。有機-無機（混合）鹵化物鈣鈦礦具有以下成分：單價A-陽離子為甲基銨（MA），甲ami（FA）或胍（GA）；二價B-陽離子主要是鉛（Pb），但也可以是錫（Sn）或鍺（Ge）；X陰離子是氯，溴，碘或它們的組合。全無機鹵化物鈣鈦礦的區別在于它們的A陽離子為銫（Cs）或rub（Rb）。

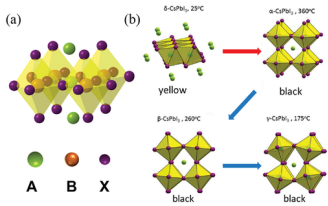

a）角共享八面體與空隙填充（在）有機陽離子中制成的鹵化鈣鈦礦的ABX 3晶體結構示意圖。b）CsPbI 3晶體的熱力學相變：吸收力強的黑色α-相是光伏應用的較佳相變溫度，其轉變溫度為360°C。在較低的溫度下，立方對稱性被破壞，即使膜的外觀仍為黑色，鈣鈦礦晶胞也會變形，并命名為β相和γ相。下一個相δ相在25°C時轉變，其外觀為黃色。

通過將晶體尺寸減小至納米范圍，減小的表面能有助于穩定PeQDs形式的CsPbX 3鈣鈦礦。當納米晶體尺寸減小時，CsPbI 3的立方相變得更穩定。報道了熱注射方法合成了一系列大小不一的CsPbI 3 QD（8–16 nm）為了將這些量子點納入太陽能電池，應去除其較長的絕緣配體，而對于陰離子（油酸酯）和陽離子（油基銨）配體，此過程有所不同?？梢酝ㄟ^逐層沉積沉積QD的每一層，從而形成具有**電荷傳輸能力的薄膜，然后使用無水乙酸甲酯（MeOAc）作為抗溶劑除去前者。后者可通過甲脒鹽除去。兩種方法都已在PeQDSC中進行了研究，效率達到了創紀錄的16.6％。這些設備是使用陽離子交換策略制造的，該策略允許Cs 1- x FA x的可控合成碘化鉛3個量子點在整個組成范圍（0≤ X  ≤1），這是不是在多晶的鈣鈦礦薄膜方便。

供應產品列表：

鈣鈦礦復合氧化物納米晶體膠

含鑭鲺鈦礦型復合氧化物

錳酸鑭鈣鈦礦型復合氧化物

含鑭/氧化鈰-鈦鐵礦復合物

鈣鈦礦-鍶鈦礦-鈉鑭鈦礦復合物

鈣鈦礦型鈮/鈦酸鹽復合光催化劑

鈣鈦礦型復合氧化物鎳酸鑭光催化

鎳酸鑭鈣鈦礦氧化物薄膜

鈣鈦礦復合氧化物LaFeO3單分散微米空心球

單分散微米級球狀球霰石型碳酸鈣

非金屬元素摻雜二氧化鈦空心球

雙鈣鈦礦型復合氧化物ABBO

鈣鈦礦型復合氧化物負載釕氨合成催化劑

BaZrO3-δ基鈣鈦礦負載釕氨合成催化劑

ABO3鈣鈦礦復合氧化物負載釕氨合成催化劑

NOx的稀土鈣鈦礦型復合氧化物催化劑

鈰酸鋇和釔摻雜的鈰酸鋇復合氧化物

負載型催化劑―羰基釕基催化劑

釕基鈣鈦礦型復合氧化物氨合成催化劑

鈣摻雜的稀土鈣鈦礦材料

稀土摻雜鈣鈦礦氧化物多晶

正交/菱方/四方/單斜/三斜構型鈣鈦礦

鈣鈦礦型復合氧化物高熵陶瓷

過渡金屬碳氮化物高熵陶瓷

碳氮化物超微粉體陶瓷材料

過渡金屬碳氮化物分散液

氧化物超導鈣鈦礦材料

鉍系氧化物超導晶體材料

銀包套鉍系氧化物超導體材料

改性鈣鈦礦型復合氧化物

無鍶無鈷的鈣鈦礦型復合氧化物

鈣鈦礦復合氧化物La1-xCaxFeO3**粉末

復合摻雜鈣鈦礦氧化物催化劑

鈣鈦礦型稀土復合氧化物一氧化碳燃燒催化劑

鈣鈦礦鑭復合氧化物納米管

(類)鈣鈦礦復合氧化物

鈣鈦礦型復合氧化物La4BaCu5O(13+δ)

無機填料鈣鈦礦復合電介質材料

La-Mn-O鈣鈦礦復合氧化物

無機鐵電體鈣鈦礦材料

鐵電體鈣鈦礦-TiO2和金屬硫化物-TiO2復合材料

寬光譜響應的氧氮型鈣鈦礦材料

鈣鈦礦鐵電氧化物復合納米材料

鈣鈦礦鐵電氧化物材料

鈣鈦礦鐵電氧化物納米復合材料

三維金紅石相TiO2微米球

PbTiO3鐵電薄膜

一維鈣鈦礦鐵電氧化物單晶納米材料

前鈣鈦礦相PbTiO3(PT)單晶納米纖維

鈣鈦礦相PT單晶納米纖維

鈦酸鍶鋇基無鉛弛豫鐵電陶瓷

納米陣列二氧化鈦鈣鈦礦

雜化鉛鹵鈣鈦礦太陽能電池材料

銫鉛鹵-無機鈣鈦礦太陽能電池

鈣鈦礦/氧化鋅多孔結構太陽能電池

鈣鈦礦氧化鋅復合材料

鈣鈦礦太陽能電池(PSC)

氧化鋅-鈣鈦礦平面異質結太陽電池

ZnO-SnO_2納米復合材料

氧化鈦/氧化鋅雙層電子傳輸

氧化鋅納米棒光陽極鈣鈦礦

鈣鈦礦納米片/氧化鋅納米線

三維ZnO/TiO2復合納米結構

氯化銨改性氧化鋅無機鈣鈦礦材料

氧化鋅納米顆粒修飾鈣鈦礦CsPbBr

PCBM修飾ZnO納米棒陣列的鈣鈦礦材料

有機/無機鹵素鉛鈣鈦礦(CH_3NH_3Pb IX_3,X=Cl,Br,I)

TiO2/ZnO復合鈣鈦礦太陽能電池光陽極材料

聚酰亞胺/鈦酸鋇復合膜

聚偏氟乙烯-鈦酸鋇復合材料

聚苯乙烯—鈦酸鋇復合材料

炭黑/鈦酸鋇復合顆粒

苯并噁嗪/鈦酸鋇復合材料

碳/鈦酸鋇復合陶瓷薄膜

聚酰亞胺/納米鈦酸鋇復合薄膜

雙馬來酰亞胺/鈦酸鋇復合材料

聚苯乙烯/鈦酸鋇復合微球

鈦酸鋇納米復合材料

納米鈦酸鋇和羰基鐵/鈦酸鋇復合材料

磁性離子Fe~(3+)摻雜鈦酸鋇復合粒子

稀土元素改性鈦酸鋇基復合陶瓷

Ba(Ti,Zr)O3-BiFeO3復合陶瓷

Sn、Tb復合摻雜鈦酸鋇陶瓷

鈦酸鋇(BaTiO3)粉體

鈦酸鋇基復合材料

鈦酸鋇壓電陶瓷纖維及其復合材料

摻雜鈦酸鋇的有機金屬鹵化物鈣鈦礦薄膜材料

鈦酸鋇界面修飾層的鈣鈦礦材料

鈣鈦礦型鈦酸鹽材料

Ba(Zr,Ti)O3-BiFeO3復合陶瓷

復合摻雜鋯鈦酸鋇陶瓷介電性三氧化二釓材料

釔摻雜鋯鈦酸鋇陶瓷材料

堿土金屬(鍶/鋇)鈦酸鹽材料

鈦酸鋇與鐵氧體及其納米復合顆粒

鈦酸鋇系鈣鈦礦結構薄膜

六腳結構鈣鈦礦鈦酸鋇單晶納米顆粒

稀土復合摻雜鈦酸鋇基納米介電陶瓷材料

錳摻雜對鈦酸鋇基半導體材料

復合鈣鈦礦材料鈦酸鉍鈉-Na0.5Bi0.5TiO3(NBT)

多鐵復合材料磁電耦合效應鈦酸鋇鈣鈦礦

復合材料鈦酸鋇鎳鐵氧體鐵

BaTiO_3/NiFe_2O_4復合材料

摻Fe鈦酸鋇層狀復合材料

不同鐵摻雜水平的BaTi_(1-Z)Fe_ZO_3與Tb_(1-x)Dy_xFe_(2-y)層狀復合材料

Ta~(5+)摻雜的K_(2-x)La_2Ti_(3-x)Ta_xO_(10)(x=0.1-1.0)

鉭摻雜對層狀鈣鈦礦鑭鈦酸鉀光催化材料

鈣鈦礦鑭鈦酸鉀電子材料

巰基苯甲酸(4-MBA)修飾TiO_2致密層的鈣鈦礦

二氧化鈦TiO_2基鈣鈦礦界面修飾太陽能電池

二氧化錫(SnO_2)薄層鈍化TiO_2表面修飾

層狀四鈦酸鉀復合物

雙硫腙修飾的三鈦酸鈉晶須材料

TiO_2修飾鈦酸鈉納米管負載Au催化劑

嵌有氧化鐵的鈦酸鈉納米片電極材料

鉍鈦酸鈉壓電陶瓷鈣鈦礦材料

鈦酸鈉納米線表面修飾填充改性鈦酸納米管

納米管鈦酸鈉(na2Ti2O4(OH)2)

鈣鈦礦型鈦酸鹽-鈦酸鍶(鋇)包裹TiO_2

四氧化三鐵/鈦酸鈉納米片

鈣鈦礦型復合氧化物SrTiO3鈦酸鍶

立方塊狀鈦酸鍶及其表面銅離子團簇修飾

鎘和鉛在金屬鈦酸材料修飾電極材料

米鈦酸鍶(SrTiO_3)和離子液體(ILs)復合修飾玻碳電極

ABO3型鈣鈦礦復合氧化物

稀土元素摻雜鈣鈦礦型氧化物

鈦酸鍶(SrTiO3)與鈦酸鋇(BaTiO3)材料

鈣鈦礦型鈦酸鍶納米粉體

納米鈦酸鍶(SrTiO_3)催化劑

表面修飾SrTiO3光催化劑納米碳管

A、B位共摻雜鈦酸鍶混合導體材料

摻鎂鈦酸鍶(SrTiO3)陶瓷材料

鈦酸鍶(SrTiO3)鈣鈦礦結構金屬氧化物

上述產品齊岳生物均可供應，部分現貨，期貨1-2周，僅用于科研，你可用于人體！

wyf 03.03
