西安齊岳生物供應的擔體產品包括101白色擔體（規格為40-60目、6 0-80目、80-100目，以下品種均為此規格），101酸洗擔體，101酸洗硅烷化擔體，102白色擔體，102酸洗擔體，102酸洗硅烷化擔體，6201紅色擔體，6201酸洗擔體，6201酸洗硅烷化擔體，6201釉化擔體，5A分子篩，13X分子篩，玻璃微球，硅烷化玻璃微球擔體等。產品表面純度高，粒度均勻，無細粉末。機械強度高，不易破碎。極性的酸洗擔體和非極性的硅烷化擔體適應不同的固定液涂覆。

 低溫等離子體惰化色譜擔體的裝置如圖1所示。

操作方法:

把一定量的欲惰化擔體置轉鼓內(轉速約7轉/分)，抽真空至1.3Pa,通入選定的氣體或氣化的單體，控制到所需真空度(66.7~133.3Pa) ，在一定功率(80~190W)的低溫等離子體(采用GP06-DLa型高頻等離子發生器作電源，以電容耦合放電方式產生等離子體)中處理30分鐘。

惰化擔體的評價方法：

在色譜分析中，擔體的相對保留值( r )和進樣量(以峰高h表示)間有如下關系:

r= A/logh+ B .

式中B為常數，A表示相對保留值隨峰高變化的程度，r 反應了擔體的極性和選擇性。我們對不同進樣量的r及其1/logh作回歸處理，取ros(當1/logh= 0.5時， r以ro.o表示)作評價擔體惰性的一一個重要參數，同時也用峰高比，峰寬及峰的對稱度作參數。被評價的擔體涂3%的角鯊烷。

低溫等離子對102硅烷化白色擔體的色譜試驗

儀器: SC-6 型氣相色譜儀,FID。

柱子:經硅烷化處理的1mX3mm(內徑)的不銹鋼柱。

柱溫: 70土1C, 氣化溫度: 150+1C,FID溫度: 100士1C, 載氣(N)流速:40ml/min ,記錄器電壓: 5mV ,紙速8mm/min,色諧標樣: 0.5%n-C.Hu, 1.0%n-C.H,OH和CS: (溶劑)，全部為分析純，

進樣量: 0.05~0.5μ1,

擔體:1.西安齊岳生物提供102硅烷化白色擔體(80~100目)以下簡稱上試102S

      2.西安齊岳生物提供102硅烷化白色擔體(80~100目)，以下簡稱102- AW。

我們選用三種氣體, CH,,C2F,和IC3Fo,一種混合氣體CH4/CF. (1:1體積比)和二種單體n-C;Hso, (CHs) ,SiCl2，在不同功率的低溫等離子體中對上試102- AW擔體作惰化處理，它們的色譜性能均比處理前有改善(處理前.上試102-AW擔體的ros= 10.3,h_csHpoa/h_-CeHt4簡寫為cs/hcg,為0.011)。惰化效果隨選用物質和輸入能量而變化，惰化效果以CH,和CH/CF.(1:1)為**，C.F.和n-C,H.s次之。現舉CH。和CH2/CF(1:1)為例，其惰化效果與低溫等離子體輸入能量的關系示于圖2，

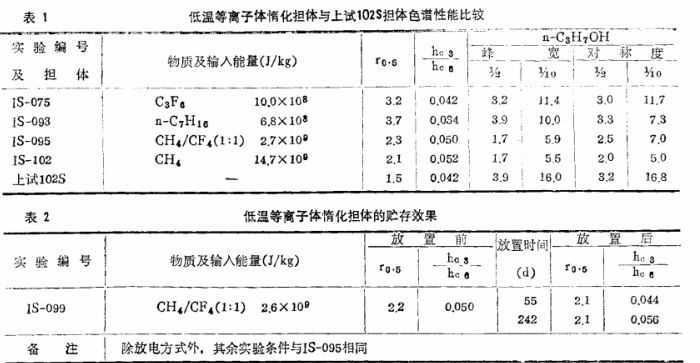

用上列某些物質，在合適的輸入能量，經低溫等離子體處理過的，上試102-AW擔體,其色譜性能接近或超過上試102S擔體,結果列于表1從表2可知，經CHs/CF.(:1)低溫等離子體惰化的擔體，放置八個月后，色諧性能基本不變。除以轉鼓內外交替放電代替轉鼓內外同時放電外，IS-099試驗的 實驗條件與IS-095試驗相同，兩者的惰化效果也相同，證明工藝可以重復。

結論：

在合適的條件下，低溫等離子體能**地惰化色譜硅藻土擔體，本研究中，以CH,和CH2/CF. (1:1 體積比)的惰化效果**，除相對保留值稍大外，峰高比、峰寬及峰的對稱度等參數均優于傳統硅烷化方法、能貯存，工藝重復，還可克服硅烷化方法處理時間長、消耗試劑多和污染環境的缺點。

以下是擔體相關產品目錄

西安齊岳生物提供的所有產品僅用于科研，axc.2021.02.01
