近10年,第三代光電能源轉換技術鈣鈦礦太陽能電池(PSCs)正迅速崛起.基于有機-無機雜化鈣鈦礦材料的本征半導體特性以及PSCs平面多層器件架構特點,采用有機小分子空穴傳輸材料(HTMs)作為PSCs的p-型層,不僅實現了PSCs器件的全固態化,且大幅提升了器件效率及穩定性.以當前通用的標準空穴傳輸材料spiro-OMeTAD(2,2′,7,7′-四[N,N-二(4-甲氧基苯基)氨基]-9,9′-螺二芴)為模板,研究人員開展了眾多結構剖析和改進工作.隨著HTMs分子設計以及合成方法學的進展,近5年來,一系列低成本、高性能的類SBF螺芳基單元逐漸興起,并迅速進入空穴傳輸材料領域,如:螺[芴-9,9′-氧雜蒽]、螺吖啶、螺硫雜蒽等.螺芳基核結構的日益豐富,大大拓展了HTMs分子的設計空間,從而推動了PSCs效率和穩定性的不斷提升.

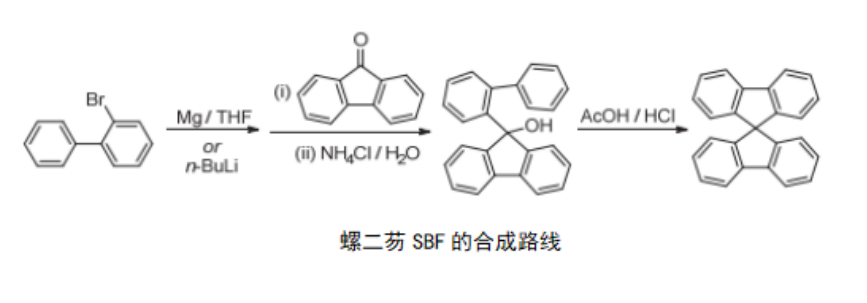

spiro-OMeTAD是在螺二芴核上構建的正交四元芳香叔胺分子,叔胺單元作為空穴傳輸功能部分;而剛性螺環核結構使其在應用中,能保持空穴傳輸層的熱和形貌穩定性及三維載流子輸運性能,從而減少激子復合,確保電池效率和壽命.目前,spiro-OMeTAD是鈣鈦礦太陽能電池中的基準空穴傳輸材料.

下圖列出了近期基于SBF的高性能空穴傳輸材料的分子結構.參照spiro-OMeTAD,科研人員制備了一系列空穴傳輸材料。

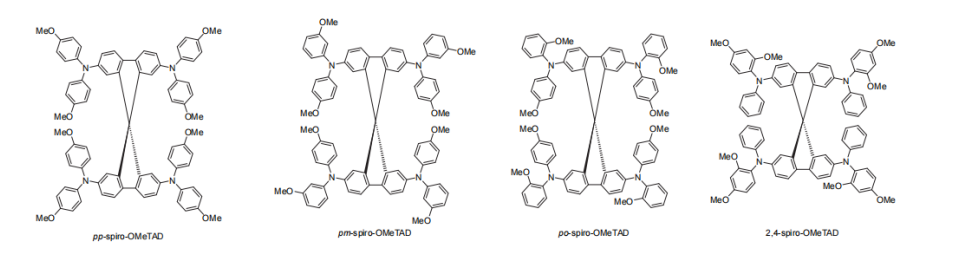

pm-spiro-OMeTAD、po-spiro-OMeTAD、pp-spiro-OMeTAD、2,4-spiro-OMeTAD

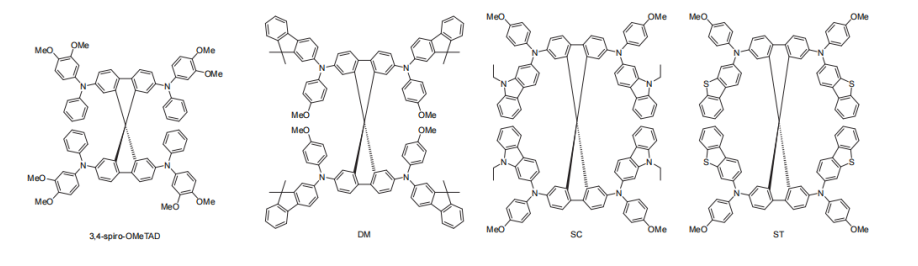

3,4-spiro-OMeTAD、DM、SC、ST

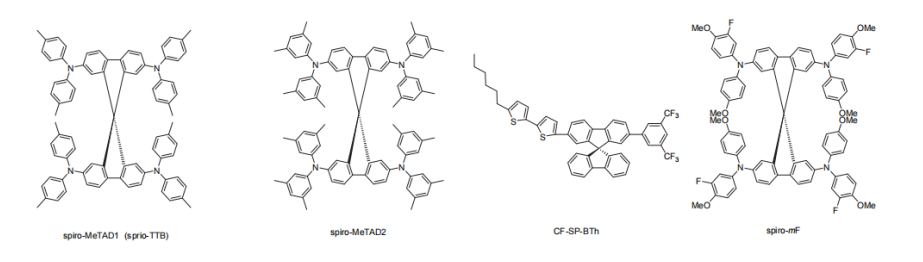

spiro-MeTAD1（spiro-TTB） 、spiro-MeTAD2 、CF-SP-BTh 、spiro-mF

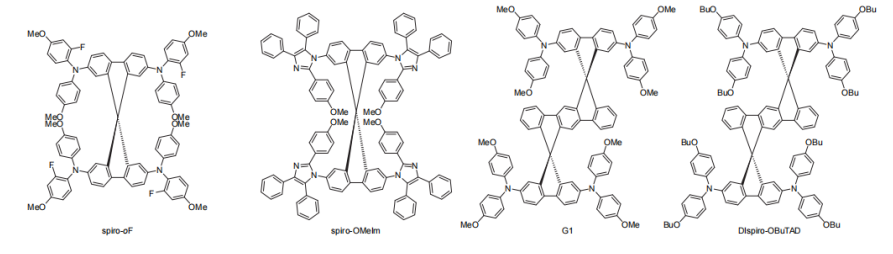

spiro-oF 、spiro-OMeIm、G1、Dispiro-OBuTAD

spiro-F1、spiro-F2、spiro-F3

表1以螺二芴為中心核的空穴傳輸材料在鈣鈦礦太陽能電池中的應用

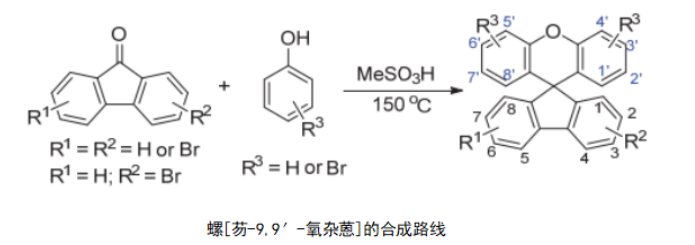

螺[芴-9,9-氧雜蒽](spiro[fluorene-9,9′-xanthene],SFX)的結構及合成與SBF于1930年一同被報道。從反應性來看,SFX 氧雜蒽側可供修飾位置比SBF更活潑和豐富,有利于相關材料的結構衍生化.SFX單元在近 10年得到學界和產業界的廣泛關注;尤其在空穴傳輸材料研究領域,眾多高性能 SFX基分子不斷涌現,結構、性能和成本方面的優勢不斷被發掘出來.

基于SFX的結構和性質特點,由該類核衍生的空穴傳輸材料在近期得以快速發展,部分高性能材料的分子以及相應器件性能總結于表2中

基于含氮螺環芳香骨架的HTMs

在SBF和SFX螺環基礎上,研究者進一步發展了一系列含N或S等雜原子的核結構,并用于構建新的空穴傳輸材料。

CW3、CW4、CW5

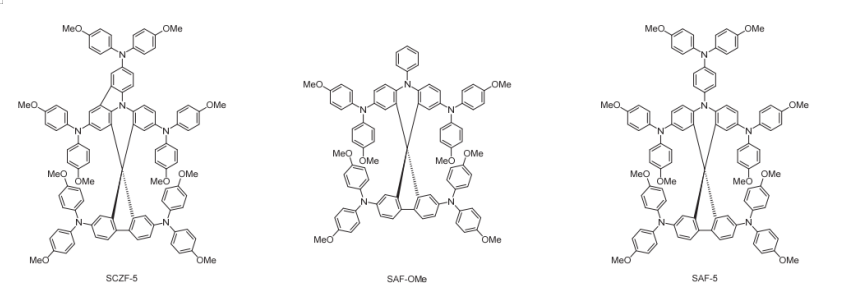

SCZF-5、SAF-OMe、SAF-5

SFT-TPAM、SFT-TPA、ST

ST2、DDOF、G2(C102)

本文綜述了聚焦含螺芳烴骨架的HTMs分子,根據其器件性能表現,分析高性能材料的結構要素.按照螺芳烴核結構對高性能HTMs進行分類歸納,總結了結構設計思路和構效關系.期望通過較為全面的評述,對未來在螺芳烴基礎上進行功能化,設計、制備性能更加**的HTMs分子,提出幾點展望。為HTMs分子構建提供可參考的策略,從而推動PSCs繼續向**率、長壽命的實用化方向發展.

劉慶琳,任保軼,孫亞光,等. 螺芳基鈣鈦礦太陽能電池空穴傳輸材料研究進展[J]. 化學學報,2021,79(10):1181-1196. DOI:10.6023/A21060253.
