納米花（Nanoflower）在化學中是指某元素的化合物，從微觀觀點形成了花或者有些情況形成了樹，稱為納米花束或納米樹。這些形成物的長度和厚度都在納米范圍，因此只能用電子顯微鏡觀察。

本文介紹一種新型的表面官能化的N，S摻雜的CQDs（N，S-CQDs），該工藝以L-半胱氨酸為碳源，乙二醇為鈍化劑，通過水熱處理合成。此外，通過一鍋水熱法將N，S-CQDs嵌入ZnO納米花中，從而可控地合成三維（3D）異質(zhì)結(jié)構(gòu)納米花。

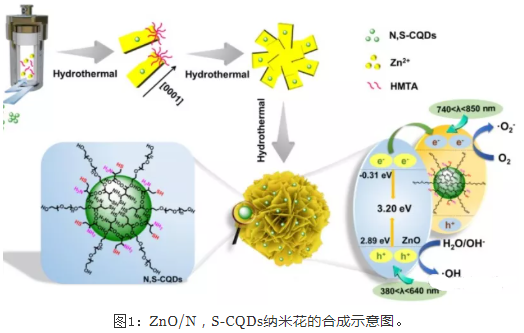

如圖1所示：將Zn（NO3）2·6H2O完全溶解在75 mL去離子水中，然后將0.315 g HMTA滴入上述溶液中并完全溶解。將另外的0.9 g NaOH溶解在37.5 mL的去離子水中，然后逐滴添加到所制備的混合物中。然后，將透析處理后的N，S-CQD以不同的ZnO質(zhì)量比添加到混合物中。將所得溶液在室溫（25℃）下以550 rpm的速度劇烈攪拌10分鐘，然后轉(zhuǎn)移到高壓釜中，并在100℃下保持12小時。離心洗滌干燥即得到ZnO/N，S-CQDs納米花。

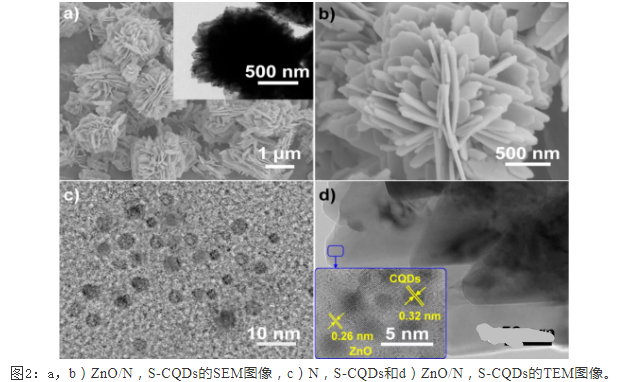

如圖2a所示，ZnO/N，S-CQD的平均直徑為1.62μm，并且顯示出由平均厚度為38.67 nm的納米片組成的花狀構(gòu)造。此外，N，S-CQD的大小為3–5 nm（圖1c）。圖1 d的TEM圖像顯示出了晶面間距為0.32 nm的CQD以及0.26 nm的ZnO，這證明了N，S-CQD被嵌入到了ZnO納米花中。

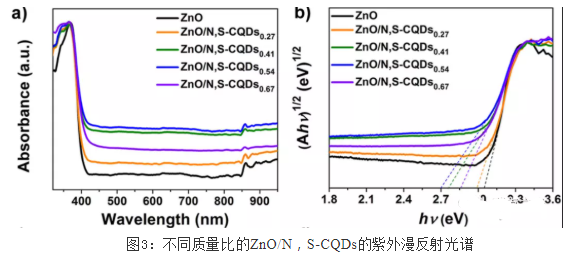

N，S-CQDs的引入對ZnO催化劑改變較大的就是催化劑的光吸收能力，如圖3所示，ZnO的吸收范圍主要在400 nm以下的紫外區(qū)域，而ZnO/N，S-CQDs復合材料的光吸收范圍隨著N，S-CQDs的增加而整體?？梢悦黠@地看出，N，S-CQDs的引入將ZnO的光吸收范圍擴展到可見光區(qū)域以及近紅外光區(qū)域，這將大大的催化劑的光催化效率。

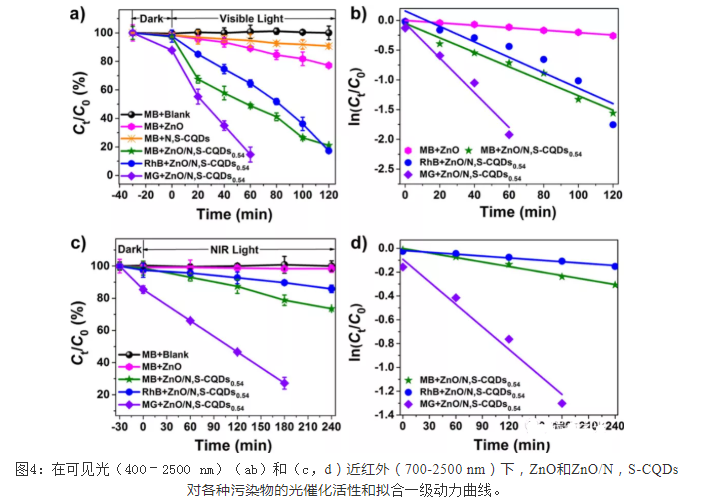

通過對MB，RhB和MG的降解來評價所得催化劑的光催化活性，如圖4所示，相對于ZnO，在引入了N，S-CQD之后，催化劑的催化效率得到了，并且在近紅外區(qū)域也有較強的光催化活性。

總之，通過一鍋水熱法成功地合成了一種新的3D ZnO/N，S-CQDs納米花，相比于ZnO，ZnO/N，S-CQDs在可見光區(qū)域以及近紅外區(qū)域展現(xiàn)出良好的光催化活性。

西安齊岳生物科技有限公司將從零維/一維/二維/三維四個分類來提供幾十個產(chǎn)品分類和幾千種納米材料產(chǎn)品，材料的材質(zhì)包含金屬納米材料和非金屬納米材料以及他們的氧化物或碳化物及復合定制材料等等，產(chǎn)品粒徑從5納米-2000納米均可選擇。

葡聚糖修飾金納米團簇AuNCs-Dex

殼聚糖修飾金納米團簇AuNCs-CS

DBCO修飾金納米團簇

葉酸修飾金納米團簇AuNCs-PEG-Folate

炔基修飾金納米團簇顆粒AuNCs-PEG-Alkyne

多肽修飾金納米團簇發(fā)光材料

氨基功能化金納米團簇

卵清蛋白修飾金納米團簇OVA-AuNCs

多聚賴氨酸修飾的四氧化三鐵磁性納米顆粒(PLL@Fe3O4)|

羧基化四氧化三鐵磁性納米顆粒(DMSA@Fe3O4)DMSA coated Fe3O4 nanoparticles,

油酸修飾的四氧化三鐵磁性納米顆粒(OA@Fe3O4),OA coated Fe3O4 nanoparticles

磁性聚苯乙烯納米球

PEG化四氧化三鐵磁性納米顆粒(羧基末端)

PEG化四氧化三鐵磁性納米顆粒(甲氧基末端)

聚合物修飾的二氧化硅納米顆粒(Polymer-SiO2-Particles)

巰基修飾的二氧化硅納米顆粒(SH-SiO2-Particles)

異硫氰酸熒光素修飾的二氧化硅納米顆粒(fluorescein isothiocyanate-SiO2-Particles)

醛基修飾的二氧化硅納米顆粒(CHO-SiO2-Particles)

納米鐵鎳合金粉

納米銅鋅合金粉

納米銅鎳合金粉

納米銅錫合金粉

磷酸釩鈉(NVP)鈉離子電池正極材料

鈦酸鋰,CAS:12031-82-2

鈦酸鋰(Li4Ti5O12),CAS:12031-95-7

錫鉍共晶粉末

鉭鎢合金TaW合金

鐵鏑鐵TbDyFe Terfenol-D

鎳硅硼合金靶材 NiSiB金屬靶材

鋁鉻鈮硅鈦釩合金 AlCrNbSiTi金屬靶材

黑磷納米片粉末,7723-14-0粉末,高純,99.999%

溫馨提示：西安齊岳生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于人體和其他商業(yè)用途axc
