稀土銪摻雜釩磷酸釔Y(P,V)O4:Eu3+納米晶材料的介紹

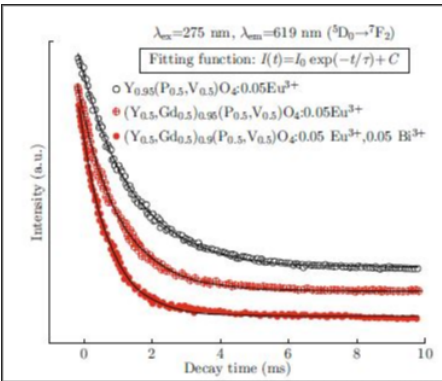

為研究稀土熒光特性與溫度關系,從**稀土材料的能級結構出發,根據激發態多能級間的玻爾茲曼熱平衡分布理,對激發態能級的粒子數分布情況與溫度關系進行研究.發現隨著溫度的上升稀土發光熒光壽命變短,激發態高能級輻射熒光比例增大;而熒光強度由于受到非輻射躍遷系數和能量傳遞效率的雙重影響將會呈現先上升后下降的變化.以釩磷酸釔銪Y(P,V)O4∶Eu3+熒光粉材料為例進行實驗研究,測量了95K到510K溫度范圍內Y(P,V)O4∶Eu3+熒光材料在395nm紫外光激勵下所發熒光的熒光壽命、熒光強度和熒光分支比隨溫度的變化規律,實驗結果與理相符合.

采用一種直接化學合成制備稀土摻雜釩磷酸釔納米晶材料的方法,其特征在于,具體按照以下步驟實施：

步驟1：制備反應溶液將稀土的無機鹽和釔的無機鹽溶于醇-去離子水溶液中,得到混合溶液A,使得混合溶液A中稀土離子和釔離子的摩爾數之和與混合溶液A的體積之比為0.05mol/L-0.4mol/L,稀土離子和釔離子的摩爾數之比為3-20∶80-97,醇與去離子水的體積比為1-2∶1-10；將釩酸鹽、磷酸鹽和氨水溶于醇-去離子水溶液中,或者將釩酸鹽、磷酸鹽和苛性鈉溶于醇-去離子水溶液中,得到混合溶液B,使得混合溶液B中釩酸根和磷酸根的摩爾數之和與溶液B體積之比為0.1mol/L-0.4mol/L,釩酸根和磷酸根的摩爾數之和與氨水摩爾數或鈉離子摩爾數之比為0.5-1,釩酸根與磷酸根的摩爾比為40-60∶40-60,醇與去離子水的體積比為0-1∶1-4；將苛性鈉溶于醇、或將氨水溶于去離子水,得到鈉離子的濃度為0.1mol/L-0.5mol/L或氨水的濃度為0.1mol/L-0.5mol/L的溶液C；

步驟2：將混合溶液A置于回流容器中,在溫度為60℃-100℃的條件下,將混合溶液B滴加到混合溶液A中,滴加時間0.5小時-2小時,滴加過程中同時滴加溶液C,調節回流器中的溶液pH值保持在5-7,滴加完畢后保溫2h-6h,得到沉淀產物,用醇、去離子水交替清洗、分離沉淀產物

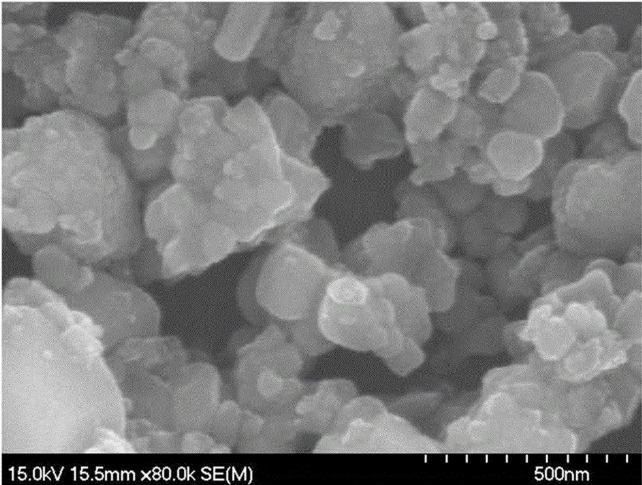

通過以上方法我們成功合成了Y(P,V)O4:Eu3+熒光粉,并利用SEM、變溫紫外激光激發及真空紫外激發下的發射光譜對所合成粉體的表面形貌及發光進行了表征.試驗結果表明合成的Y(P,V)O4:Eu3+熒光粉的形貌好,發光強度明顯提高;在325 nm激光激發下,低溫時存在基質VO3-4的藍色寬帶發射,隨著溫度升高,VO-34吸收的激發能量逐漸傳遞給Eu3+,使其發光逐漸增強,當溫度高于臨界點時,Eu3+發射出現溫度猝滅;Y(P,V)O4:Eu3+熒光粉發射主峰位于619 nm,色純度好,且發光亮度與彩色PDP用商品紅粉(Y,Gd)BO3:Eu3+相當.

西安齊岳生物供應釩酸釔摻銪YVO4:Eu3+納米熒光粉、磷酸釔摻銪YPO4:Eu3+納米熒光粉、釩磷酸釔摻銪Y(P,V)O4:Eu3+納米熒光粉、鉬酸鈣摻銪CaMoO4:Eu3+納米熒光粉、鉬酸鋅摻銪ZnMoO4:Eu3+納米熒光粉、釩酸釔摻鏑YVO4:Dy3+納米熒光粉、鉬酸鈣摻鏑CaMoO4:Dy3+納米熒光粉、釩磷酸釔摻鏑Y(P，V)O4:Dy3+納米熒光粉 、磷酸釔摻鏑YPO4:Dy3+納米熒光粉、鉬酸鋅摻鏑ZnMoO4:Dy3+納米熒光粉

釩磷酸釔摻銪Y(P,V)O4:Eu3+

Y(P,V)O4: Eu3+納米熒光粉

釩磷酸釔摻銪Y(P,V)O4:Eu3+微米熒光粉

銪離子摻雜納米釩磷酸釔熒光粉體

銪共摻雜釩磷酸釔Y(P,V)O4:Eu3+納米晶

Dy(3+)/Eu(3+)共摻釩磷酸釔熒光粉

銪摻雜釩磷酸釔(Y(P,V)O4:Eu^3+)熒光粉

釩磷酸釔摻銪Y(P,V)O4:Eu3+下轉換發光材料

摻銪的釩磷酸釔(Y(P,V)O4:Eu3+)稀土發光材料

銪摻雜釩磷酸釔(Y(P,V)O4:Eu^3+)納米晶

稀土銪摻雜釩磷酸釔熒光粉體

摻銪釩磷酸釔發光粉體材料

摻銪釩磷酸釔微米發光粉體材料

稀土銪摻雜釩磷酸釔熒光粉體

長余輝稀土銪摻雜釩磷酸釔熒光粉體

下轉換摻銪釩磷酸釔熒光粉體材料

鉬酸鈣摻鏑CaMoO4:Dy3+

CaMoO4: Dy3+納米熒光粉

鉬酸鈣摻鏑CaMoO4:Dy3+微米熒光粉

鏑離子摻雜納米鉬酸鈣熒光粉體

鏑共摻雜鉬酸鈣CaMoO4:Dy3+納米晶

Dy(3+)/Eu(3+)共摻鉬酸鈣熒光粉

鏑摻雜鉬酸鈣(CaMoO4:Dy^3+)熒光粉

鉬酸鈣摻鏑CaMoO4:Dy3+下轉換發光材料

摻鏑的鉬酸鈣(CaMoO4:Dy3+)稀土發光材料

鏑摻雜鉬酸鈣(CaMoO4:Dy^3+)納米晶

稀土鏑摻雜鉬酸鈣熒光粉體

摻鏑鉬酸鈣發光粉體材料

摻鏑鉬酸鈣微米發光粉體材料

稀土鏑摻雜鉬酸鈣熒光粉體

長余輝稀土鏑摻雜鉬酸鈣熒光粉體

下轉換摻鏑鉬酸鈣熒光粉體材料

釩磷酸釔摻鏑Y(P，V)O4:Dy3+

Y(P，V)O4: Dy3+納米熒光粉

釩磷酸釔摻鏑Y(P，V)O4:Dy3+微米熒光粉

鏑離子摻雜納米釩磷酸釔熒光粉體

鏑共摻雜釩磷酸釔Y(P，V)O4:Dy3+納米晶

Dy(3+)/Eu(3+)共摻釩磷酸釔熒光粉

鏑摻雜釩磷酸釔(Y(P，V)O4:Dy^3+)熒光粉

釩磷酸釔摻鏑Y(P，V)O4:Dy3+下轉換發光材料

摻鏑的釩磷酸釔(Y(P，V)O4:Dy3+)稀土發光材料

鏑摻雜釩磷酸釔(Y(P，V)O4:Dy^3+)納米晶

稀土鏑摻雜釩磷酸釔熒光粉體

摻鏑釩磷酸釔發光粉體材料

摻鏑釩磷酸釔微米發光粉體材料

稀土鏑摻雜釩磷酸釔熒光粉體

長余輝稀土鏑摻雜釩磷酸釔熒光粉體

下轉換摻鏑釩磷酸釔熒光粉體材料

磷酸釔摻鏑YPO4:Dy3+

YPO4: Dy3+納米熒光粉

磷酸釔摻鏑YPO4:Dy3+微米熒光粉

鏑離子摻雜納米磷酸釔熒光粉體

鏑共摻雜磷酸釔YPO4:Dy3+納米晶

Dy(3+)/Eu(3+)共摻磷酸釔熒光粉

鏑摻雜磷酸釔(YPO4:Dy^3+)熒光粉

磷酸釔摻鏑YPO4:Dy3+下轉換發光材料

摻鏑的磷酸釔(YPO4:Dy3+)稀土發光材料

鏑摻雜磷酸釔(YPO4:Dy^3+)納米晶

稀土鏑摻雜磷酸釔熒光粉體

摻鏑磷酸釔發光粉體材料

摻鏑磷酸釔微米發光粉體材料

稀土鏑摻雜磷酸釔熒光粉體

長余輝稀土鏑摻雜磷酸釔熒光粉體

下轉換摻鏑磷酸釔熒光粉體材料

鉬酸鋅摻鏑ZnMoO4 : Dy3+

ZnMoO4: Dy3+納米熒光粉

鉬酸鋅摻鏑ZnMoO4:Dy3+微米熒光粉

鏑離子摻雜納米鉬酸鋅熒光粉體

鏑共摻雜鉬酸鋅ZnMoO4:Dy3+納米晶

Dy(3+)/Eu(3+)共摻鉬酸鋅熒光粉

鏑摻雜鉬酸鋅(ZnMoO4:Dy^3+)熒光粉

鉬酸鋅摻鏑ZnMoO4:Dy3+下轉換發光材料

摻鏑的鉬酸鋅(ZnMoO4:Dy3+)稀土發光材料

鏑摻雜鉬酸鋅(ZnMoO4:Dy^3+)納米晶

稀土鏑摻雜鉬酸鋅熒光粉體

摻鏑鉬酸鋅發光粉體材料

摻鏑鉬酸鋅微米發光粉體材料

稀土鏑摻雜鉬酸鋅熒光粉體

長余輝稀土鏑摻雜鉬酸鋅熒光粉體

下轉換摻鏑鉬酸鋅熒光粉體材料

溫馨提示：西安齊岳生物科技有限公司供應的產品僅用于科研，不能用于人體和其他商業用途axc
