Pt/普魯士藍（PB）納米粒子的制備和表征

納米粒子是非常重要的材料。他們具有較高的比表面積和獨特的理化性質，如催化活性，光學特性，電學特性和磁學性質，已被廣泛的研究。近年來將納米粒子固定于電極表面上的各種電化學和電催化應用也得到了很大的發展。

PB是一種**的具有Fe元素不同價態形成的兩種形式的化合物，它們的化學式分別為KFeⅢ[FeⅡ(CN)6]和Fe4Ⅲ[FeⅡ(CN)6]，根據K+的存在與否，被分為可溶性和非可溶性PB。雖然PB的合成及其性質已進行了廣泛的研究，但是對PB納米粒子的制備和表征報道的相對較少。研究表明，PB納米粒子表現出良好的催化活性。通常情況下，他們可以通過靜電相互作用或物理保留作用被固定在電極表面。例如:金膠體或納米Pt可以通過短/長鏈分子（例如疏基官能團兩端）固定在金屬基底上。

制備普魯士藍納米粒子

在磁力攪拌作用下將7 ml去離子水，1 ml 10 mM KCl和1 ml 2 mM K4Fe(CN)6混合均勻，然后將1 ml 2 mM的FeCl3緩慢加入，讓其在攪拌下反應1 h左右。即可觀察到藍色的普魯士藍膠體溶液。

制備Pt/PB納米粒子

將5 ml去離子水，1 ml 10 mM KCI和1 ml 2 mM K4Fe(CN)g強烈攪拌使之形成均一混合物;再向其中慢慢加入1 ml 2 mM的FeCl3溶液，混合均勻。該混合物慢慢變藍，即形成普魯士藍膠體溶液。然后依次分別滴加1 ml 2 mM K4Fe(CN)6和1ml 2 mM K2PtCl6。繼續攪拌24 h后，即可獲得Pt/PB膠體溶液。確保使用的KzPtCl6溶液在前一天配制，使得其中的配體實現從CI-H2O的轉變。

將Pt-PB納米粒子通過1，3-丙二硫醇實現自組裝

先將Au電極用Piranha溶液（30%H2O2: 98%H2SO4=1:3）浸泡5 min，以便去除Au電極表面附有的污染物，然后用蒸餾水徹底沖洗。將處理好的Au電極置于0.5M HSO;溶液中，在-0.2~1.5V間進行循環伏安掃描，直至得到穩定的電化學信號。接著，將處理好的電極浸入新配制好的2 mM的1，3-丙二硫醇中組裝過夜（>12h)。

UV-vis光譜表征

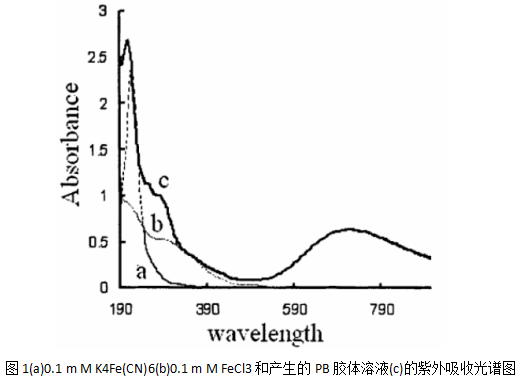

先研究了0.1 mM K4Fe(CN)6，0.1 mM FeCl3和相應的PB膠體溶液的紫外吸收光譜圖。如圖1(a)(b)所示，K4Fe(CN);溶液的吸收峰大約在219 nm; FeCl3溶液在217和303 nm有兩個吸收帶;而K4Fe(CN)6和FeCl3溶液混合產生的藍色膠體溶液，則在720 nm處出現了一個新的PB的特征吸收帶，如圖1(c)。在制備過程中，720 nm處的PB吸收峰隨著反應時間的增加而增加，且K4Fe(CN)6和FeCl3溶液在2h能夠充分反應完成。

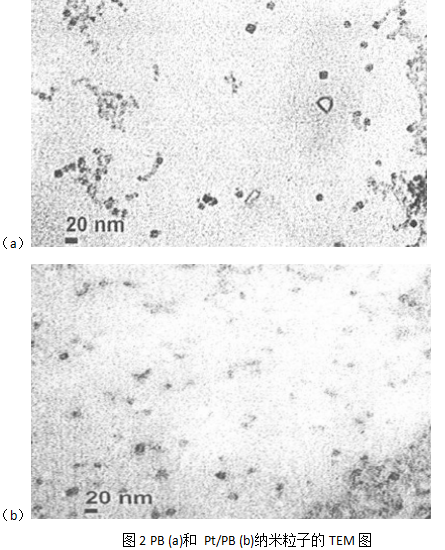

PB和Pt/PB納米粒子的形貌通過TEM進行了表征。圖2a中顯示PB納米粒子粒徑約為15 nm，且表面比較光滑，沒有出現其它的雜質。當K4Fe(CN)6和K4PtCl6溶液加入PB膠體溶液形成Pt/PB后，其形貌如圖2b顯示:Pt/PB粒子表面變得粗糙，粒子尺寸變為20 nm左右。這里并沒有觀察到核殼結構，表明Pt/PB納米粒子是Pt和PB相互混合得到的。

西安齊岳生物科技有限公司提供各種多孔材料、石墨烯、鈣鈦礦、量子點、納米顆粒、空穴傳輸材料、納米晶、化學試劑、光電化學品、有機光電和半導體材料、材料中間體、酶制劑、酶底物、定制類納米管、定制氮化物、普魯士藍定制等一系列產品。

齊岳供應相關定制產品：

中空介孔普魯士藍納米粒(HPBs)

氧化石墨烯/普魯士藍-鈀/聚吡咯納米復合材料

氧化石墨烯/普魯士藍納米顆粒復合材料

氧化石墨烯/普魯士藍-殼聚糖納米復合物

氧化石墨烯/普魯士藍/氨基苝四甲酸納米復合物

氧化石墨烯/普魯士藍/氨基苝四甲酸復合物(GO/PB/PTC-NH2)

氧化石墨烯(RGO)/普魯士藍復合材料(RGOPC)

鋅摻雜的普魯士藍納米顆粒

微/納米多孔普魯士藍/金復合材料

透明質酸修飾的普魯士藍納米粒子

銅鎳鈷多金屬普魯士藍類化合物

碳納米管-離子液體/聚苯胺-普魯士藍-普魯士藍氧化酶復合材料

碳納米管/普魯士藍(MWCNTs/PB)納米復合材料

水凝膠基普魯士藍納米復合材料

水滑石負載了普魯士藍的復合納米材料

雙金屬普魯士藍類似物(PBA)

雙金屬PBA普魯士藍納米復合材料

石墨烯-普魯士藍-金納米(rGO/PB/AuNPs)復合材料

石墨烯/亞甲基藍/普魯士藍復合膜

石墨烯/普魯士藍類配合物復合氣凝膠

石墨烯/普魯士藍/殼聚糖復合薄膜

三維有序多孔碳/普魯士藍納米復合材料

三維石墨烯復合普魯士藍材料

三維石墨烯/普魯士藍(rGO/PB)

氰根橋聯稀土-六氰合鐵(鈷)雜化型普魯士藍類配合物

氰根橋聯雙核普魯士藍配合物

氰根橋聯的雜化型普魯士藍類配合物

嵌段共聚物/普魯土藍納米復合材料

普魯士藍-氧化石墨烯復合薄膜

普魯士藍衍生的FeOOH/生物質秸稈復合材料

普魯士藍修飾的氧化鐵納米粒子

普魯士藍修飾的鐵蛋白納米顆粒

普魯士藍修飾玻碳電極

普魯士藍鐵基合金納米復合材料空心球納米復合材料

普魯士藍納米立方體-石墨烯復合材料。

普魯士藍納米立方體/氮摻雜多孔碳復合材料(PB/NPC-600)

普魯士藍納米空心橄欖

普魯士藍納米顆粒(PBNPs)

普魯士藍納米晶的石墨烯復合材料

普魯士藍粒子納米復合材料

普魯士藍立方塊/二硫化鉬納米復合材料

普魯士藍立方塊(PBNC)/二硫化鉬納米復合材料

普魯士藍類配合物三元復合電極

普魯士藍類配合物Cu3[Fe(CN)6]2·11.6H2O

普魯士藍類配合物/碳復合材料

普魯士藍類配合物/鉑/碳材料

普魯士藍類納米配合物

普魯士藍-殼聚糖(PB-CS)膜

普魯士藍-聚多巴胺-納米鉑多層納米復和材料

普魯士藍—聚-4-乙烯吡啶—碳納米管(PB/P4VP-g-MWCNTs)復合物

普魯士藍-金納米復合材料(PB-Au)

普魯士藍負載多孔陶瓷復合材料

普魯士藍—二氧化鈦納米管復合材料

普魯士藍-二氧化硅-石墨烯新型納米材料

普魯士藍-多壁碳納米管(PB-MWCNTs)

普魯士藍的納米立方體

普魯士藍-鉑(PB-Pt)復合材料

普魯士藍@二氧化錳納米復合材料

普魯士藍/銀納米線

普魯士藍/氧化石墨復合材料(PB/GO)

普魯士藍/氧化鋯復合材料

普魯士藍/碳微球/聚吡咯復合電極材料

普魯士藍/碳納米管海綿

普魯士藍/石墨烯納米復合材料

普魯士藍/石墨烯/碳纖維復合材料(PB/GN/CFs)

普魯士藍/石墨烯/硫復合材料

普魯士藍/殼聚糖/碳納米管復合材料

普魯士藍/還原氧化石墨烯復合材料

普魯士藍/硅納米線

普魯士藍/二氧化錳納米復合材料(PB-MnO_2@PDA@Ce6)

zl 05.12
