氧化鎢被認為在微型器件和非對稱電容器負極材料方面具有良好的應用前景。在氧化鎢諸多晶體結構中，六方結構可提供較大的晶格通道，因而具有大的質子插入式贗電容，進而可表現出更高的比容量。相比于通常實心的六方氧化鎢結構，具有有序中孔結構的六方氧化鎢可能具有更佳的電容性能，但是目前尚缺乏能簡單獲得有序中孔六方氧化鎢的方法。

通過方便的一步水熱合成法成功合成了具有有序中孔結構的餅狀六方氧化鎢，該過程無需額外添加劑也無需任何模板。通過對多孔結構成型過程的系統研究發現，NaNO3可阻礙形核后的氧化鎢進一步向中心生長，因而使得“氧化鎢單元”的中孔結構得以保存，形成了有序中孔的餅狀結構。該材料在應用于超級電容器時，表現出**的電容性能。

性能分析圖文導讀

具有中孔結構的六方氧化鎢(nc-WO3；將無孔的六方氧化鎢納米片作為參比樣，記為np-WO3)的尺寸為微米量級，無明顯團聚，且表現出明顯的多孔狀結構；高分辨透射電鏡結果結果表明該材料的晶面間距為0.64 nm，對應六方氧化鎢的（100）晶面。統計結果表明，此材料的平均孔徑約為10.5 nm，這與N2吸附/脫附測試的擬合結果一致（約11.3nm）。這些都說明了該材料為具有多孔結構的六方氧化鎢。

圖1 （a-c）不同放大倍數下的多孔餅狀六方氧化鎢SEM圖像；（d）高分辨透射電鏡圖；（e）孔徑分布直方圖；（f）N2吸附/脫附測試結果；（g）基于BJH模型的平均孔徑分布。

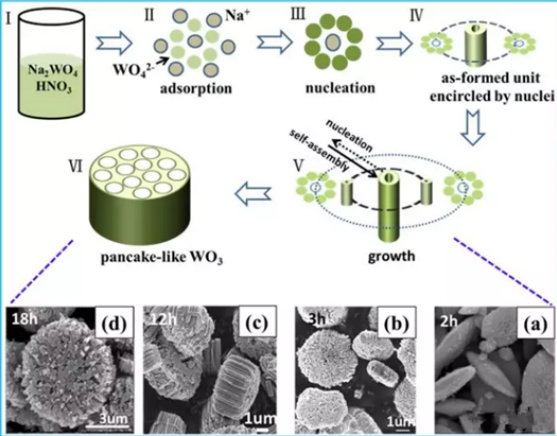

圖2 多孔氧化鎢的成形機理圖。水熱合成（a）2h；（b）3h；（c）12h；（d）18h。

隨后，對此材料的成形機理進行了分析，認為在水熱合成過程中，Na+吸附WO4^2-促進了WO3在其周圍形核，并可阻止WO3核心進一步向中心生長，從而形成所謂的具有中孔的WO3“單元”。其后，氧化鎢單元趨于自發的沿著長度方向團聚，而當實驗條件合適時，這種自組織過程可以延續。同時，水分子脫出氧化鎢晶格的過程利于形成六方的結構。驗證實驗表明，初期的形核生成的是中間略鼓而兩端稍扁的片狀結構，隨著水熱合成的進一步發展這種心部和邊緣的厚度差距將縮短，形成了厚度均勻的餅狀結構，并且此餅狀結構的厚度可隨著水熱合成的進程而逐漸增加；而在整個過程中，多孔狀結構始終保持。實驗數據很好的支撐了成形機理。

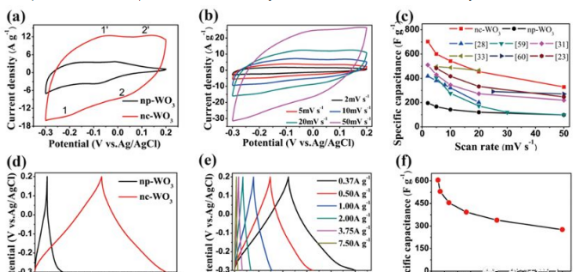

圖3 （a）20mV/s時多孔氧化鎢和無孔氧化鎢納米片的循環伏安曲線對比；（b）不同掃描

速率下的循環伏安曲線；（c）比容量與別的文獻對比（具體的參比文獻參見正式論文）；（d）1A/g時的恒流充放電曲線對比；（e）不同電流密度下的恒流充放電曲線；（f）不用電流密度下的比容量。

當掃描速率在2-50mV/s變化時，餅狀氧化鎢的容量較高可達702.5F/g，且其比容量的降低比率為44.7%。恒流充放電（GCD）結果表明，電流密度在0.37-7.5A/g下變化時，其比容量較高可達605.5F/g。電極材料在以50mV/s充放電4000周，容量保持率仍高達110.2%。電化學阻抗（EIS）測試結果說明該材料具有小的等效串聯電阻和幾乎可忽略的電荷轉移電阻。值得注意的是，相比于無孔的氧化鎢納米片，此材料具有更小的等效串聯電阻。

圖4 （a）長周穩定性測試結果；（b）多孔氧化鎢與無孔氧化鎢納米片的Nyquist圖對比。

**的功率法則中b值可說明電極材料的電荷儲存類型。對于有序中孔的六方氧化鎢，當掃描速率在0.5-5mV/s時，其陰陽極峰的b值分別為0.9和0.95；而當掃描速率更高（10-100mV/s）時，其b值降低至0.70和0.79，這可歸因于歐姆貢獻和擴散的限制。電荷儲存機理分析可知，該材料較大表面面積的電荷儲存占比可達18.1%，這比報道的實心納米柱高（10.4%），這應歸因于有序多孔結構的貢獻。

圖5 （a）陰陽極峰值電流的歸一化處理和b值；（b及c）電荷儲存機理分析。

該材料的高電容性能可歸于以下原因：1）有序的中孔利于電解液滲透，提高了活性材料利用率，提供了更多的電化學活性位點并緩沖了充放電過程的體積膨脹；2）六方晶格大而光滑的晶體通道有助于離子的進駐，從而增強了比容量；3）材料低的內阻利于快速的電子轉移。

西安齊岳生物供應硫化鉍Bi2S3納米棒、硫化鉍Bi2S3納米顆粒、硫化鉍Bi2S3納米片、硫化鉍Bi2S3熒光量子點、硫化鉬-殼聚糖納米片、硫化鎢-還原氧化石墨烯-殼聚糖(WS2-Gr-CS)、馬來酰亞胺修飾二硫化鉬(MoS2-MAL)、納米金負載二硫化鉬納米片Au-MoS2、納米金修飾二氧化鈦納米顆粒、納米金銀核殼復合顆粒、納米片狀硫化錫-鉑納米粒子復合物、納米銀修飾量子點復合納米顆粒、葡萄糖修飾二硫化鉬納米材料、巰基修飾二硫化鉬(MoS2-SH)、三角形銀納米顆粒等等產品。

相關列表

阿霉素修飾氧化鎢納米片DOX-WO3

疊氮化合物修飾WO3氧化鎢納米材料

氮雜苯甲酸修飾的氧化鎢納米片（f-WO3）

羧基功能化氧化鎢納米片WO3-COOH

氨基修飾氧化鎢納米片WO3-NH2

巰基功能化氧化鎢納米片WO3-SH

馬來酰亞胺修飾氧化鎢納米片WO3-MAL

生物素修飾氧化鎢二維納米材料WO3-Biotin

葉酸修飾氧化鎢納米片WO3-FA

NHS活化脂修飾氧化鎢（WO3-NHS）

馬來酰亞胺功能化氧化鎢（WO3-MAL）

炔基功能化氧化鎢（WO3-Alkyne）

疊氮功能化氧化鎢WO3-N3）

DBCO功能化氧化鎢

多肽修飾的氧化鎢（WO3-RGD）

氧化鎢量子點摻雜的ZnO納米粒子(WO3@ZnO)

葡聚糖修飾氧化鎢納米片

殼聚糖修飾氧化鎢納米片

半乳糖修飾氧化鎢納米片

甘露糖修飾氧化鎢納米片

非金屬層狀半導體氧化鎢 (WO3) 納米片

負載氟西汀WO3氧化鎢納米片

鉭摻雜的氧化鎢電致變色薄膜

三維石墨烯/二氧化鎢薄膜(3DGF/WO2)

二氧化鎢/三氧化鉬

單晶氧化鎢納米片

二氧化鎢改性酚醛樹脂

碳載鉑-二氧化鎢

三氧化鎢/二氧化鎢復合材料

氧化鎢/二氧化鈦涂層

二氧化鉬二氧化鎢異質結MoO2/WO2

WO3納米晶體

4nm厚的WO3無孔納米薄片

氧化鎢/金剛石異質結

Ti修飾氧化鎢納米線薄膜

有序多孔硅基氧化鎢薄膜

氧化鎵-氧化鎢納米薄膜

金屬鈦表面氧化鈦/氧化鎢納米復合物薄膜

納米Ag的WO3薄膜

RGO-WO3雜化材料

WO3/g-C3N4雜化材料

金屬氧化物/聚噻吩雜化材料

Pt-WO3雜化材料

CTS-rWO3-GR雜化膜

WO3-納米棒復合石墨烯薄膜

半導體聚噻吩(PTP)包覆在WO3納米顆粒表面

PTP-WO3

無機-有機雜化WO3-EDA (EDA為乙二胺)納米線

碳納米管/氧化鎢(MWNT/WO3)雜化納米粒子

ITO/TiO2NBs/PVK/WO3/Ag的有機/無機雜化材料

PDDA-Gr-WO3復合物

WO3/C復合物

WS2/WO3復合材料

CdS-WO3復合材料

MWCNTs-WO3復合材料

ZnO/WO3復合材料

Bi2O3和WO3納米粒子

NR/WO3/Bi2O3復合材料

碳量子點-WO3復合材料

TiO2/WO3微納米纖維復合材料

Bi2S3-WO3納米半導體復合材料

NiO-WO3/γ-Al2O3復合材料

PHT3聚噻吩/WO3的有機-無機復合材料

WO3/TiO2-rGO復合材料

GO/WO3/PANI復合材料

TiO2@Ag/WO3復合材料

三維石墨烯/WO3納米棒/聚噻吩(3D-rGO/WO3/PTh)三元復合材料

磷酸銀摻雜WO3-TiO2復合材料

Ag3 PO4-WO3-TiO2

SnO2對WO3納米片表面進行修飾(SnO2-WO3)

WO3·H2O納米線陣列

納米WO3摻雜CNTs材料

MoS2/WO3納米復合材料

WO3-UHMWPE陶瓷復合材料

多壁碳納米管-氧化鎢納米復合材料(MWCNTs-WOx)

單壁碳納米管/氧化鎢納米線復合薄膜

碳納米管/氧化鎢復合柔性薄膜

多孔硅基氧化鎢納米線復合材料

硅納米線/氧化鎢納米線復合材料

碳纖維@氧化鎢納米顆粒核殼復合材料

以上內容來自齊岳小編zzj 2021.4.12
