3D打印微型二氧化硅氣凝膠（SiO2）

二氧化硅氣凝膠具有**的熱導率和其獨特的開孔結構，在隔熱、催化、物理、環境修復、光學設備和超高速粒子捕獲等方面有著廣泛的應用。它的一個主要缺點是較脆。雖然在一些體積較大的應用如建筑隔熱設計方面，可以利用纖維增強或者膠黏劑的方法解決較脆的問題。但是，在制備小型二氧化硅氣凝膠時仍然受到限制。增材制造為小型化提供了思路，但一直被認為不適用于制備二氧化硅氣凝膠。某研究員利用3D打印技術將二氧化硅氣凝膠顆粒與二氧化硅溶膠結合，成功制備出微型二氧化硅氣凝膠。該氣凝膠只含二氧化硅，且比表面積高達751 m2/g，熱導率僅為15.9 mW/(m·K)。

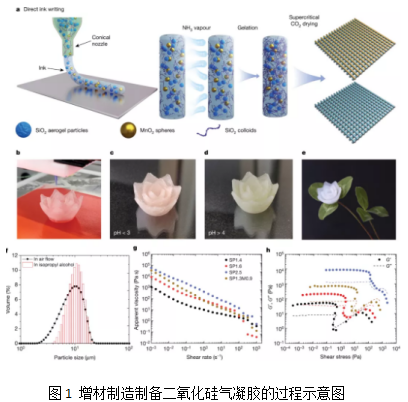

增材制造的過程

作者將粒徑尺寸為4–20 μm的二氧化硅氣凝膠顆粒加入到二氧化硅/1-戊醇的溶膠中，形成漿料，然后通過3D打印制備了小型的二氧化硅氣凝膠材料。戊醇的蒸氣壓較小（20 oC下是水的1/18），避免了氣凝膠在干燥過程中表面的破壞。在膠體顆粒含量超過40 vol%時，墨水表現出了剪切稀化的流變行為，能夠保證3D打印過程中順利書寫，且書寫后由于剪切力消失，打印的形狀能夠完全保持下來。打印之后，經過氨氣和超臨界干燥的過程就可以得到二氧化硅氣凝膠的成品。

二氧化硅氣凝膠的形貌

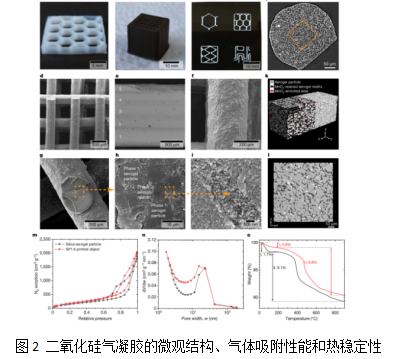

作者通過控制可以制備出不同結構的二氧化硅氣凝膠，如圖2所示。而通過控制墨水的粘度可以控制氣凝膠內部的氣孔大小。內部的形貌顯示出了互鎖的結構。氮氣吸附測試結果表明，氣凝膠的比表面積為697-751 m2/g，孔徑為11.8-12.6 nm。室溫下的熱導率僅為15.9 mW/(m·K)。此外，更有意思的是，得到的氣凝膠比氣凝膠顆粒原料具有更**的熱穩定性。

氣凝膠在熱管理方面的應用

隨后，作者制備了不同尺寸和厚度的二氧化硅氣凝膠，研究了其在熱管理方面的應用。結果表明，無論放置在150 ℃還是-20 ℃的基板下，氣凝膠的厚度越大，其表面與基板的溫差也越大。同時，將其打印成一定形狀用于隔絕電路板的熱量，其表面溫度比同厚度下的商用材料低12 ℃。展現出在電子器件領域熱管理方面良好的應用前景。

作者利用增材制造首次實現了對于小型二氧化硅氣凝膠的**制備。該氣凝膠表現出了**的比表面積和**的熱導率。隨著電子器件向小型化和集成化的快速發展，其在電子器件的熱管理方面表現出**的應用價值。同時，通過調控原料組分，該氣凝膠有望用于電、磁、化學和醫療等眾多領域。

西安齊岳生物提供各種定制產品服務。可提供定制二氧化硅，可與其他各種活性基團相連。二氧化硅定制材料、納米二氧化硅載藥、納米二氧化硅-多肽、納米二氧化硅-氨基酸、納米二氧化硅-糖、金屬包裹二氧化硅、二氧化硅包裹量子點等等

齊岳供應定制產品：

鋱配合物偶聯SiO2納米粒子

γ-甲基丙烯酰氧基丙基三甲氧基硅烷(KH-570)偶聯改性納米二氧化硅(SiO2)

硅烷偶聯納米SiO2改性形狀記憶聚氨酯

抗體偶聯的介孔二氧化硅/米非司酮納米制劑

硅烷偶聯納米SiO2的丙烯酸酯接枝聚合改性

二氧化硅接枝黑荊樹單寧負載鈀納米催化劑

納米SiO2接枝硬脂酸甘油酯型流滴劑/輻照聚乙烯復合材料(nano SiO2-g-B)

二氧化硅接枝氧化石墨烯/橡膠復合材料

納米二氧化硅接枝黃麻纖維可降解復合材料

納米二氧化硅接枝有機功能高分子大環內酯類

納米二氧化硅接枝共聚物

TiO2-SiO2接枝含HALS共聚物復合納米粒子

納米二氧化硅接枝碳纖維

納米二氧化硅接枝超支化聚酰胺

介孔二氧化硅接枝2-丙烯酰胺-2-甲基丙磺酸雜化材料

二氧化硅接枝聚合磷酸膽堿/聚醚砜復合膜(SiO2-PMPC/PES)

聚丙烯酸酯-硅烷改性二氧化硅(PAcr-MPS-SiO)

納米二氧化硅接枝聚乙二醇

納米SiO2接枝超支化聚酰胺

氨基化二氧化硅接枝青岡櫟單寧材料

納米SiO2接枝V型聚合物雜化材料

SiO2接枝聚酰胺固化劑增韌改性環氧樹脂

納米SiO2接枝丙烯酸樹脂

SiO2接枝水性丙烯酸環氧樹脂的復合防腐材料

SiO2接枝聚合物的發光水凝膠材料

聚芳酯樹枝狀分子接枝改性納米二氧化硅

納米SiO2表面接枝聚合改性及其聚丙烯基復合材料

改性納米SiO2表面自由基接枝PMMA

納米氧化硅表面陰離子接枝聚合苯乙烯

超支化聚(胺-酯)接枝改性納米二氧化硅

PVC/SiO2復合材料

聚甲醛/低密度聚乙烯接枝納米二氧化硅復合材料(POM/PE—LD-g—SiO2)

超支化聚乙烯亞胺接枝二氧化硅

納米SiO2表面接枝超支化聚酯

SiO2表面接枝PMMA

二氧化硅表面接枝甲基丙烯酸甲酯(MMA)

納米SiO2表面引發接枝PA6(PA6-g-nano-SiO2)

SiO2表面斷裂鏈轉移RAFT接枝聚合苯乙烯

納米SiO2表面接枝甲基丙烯酸甲酯(SiO2-g-PMMA)

納米二氧化硅表面接枝氮氧自由基

聚乳酸(PLA)/聚丁二酸丁二醇酯(PBS)/D-SiO2共混復合材料

zl 04.06
