柔性傳感器以及可穿戴式設備已經成為了近期的研究熱點，生物電信號、溫度、以及汗液傳感器已經被研究人員廣泛研究。而與柔性可穿戴氣體傳感器相關的研究還較少，主要的阻礙包含氣敏材料對工作溫度的要求，氣體響應信號與應變產生噪音的剝離，以及對氣體的快速響應與恢復。目前大部分氣敏電阻式氣體傳感器的工作溫度較高，能耗較大，且制備的工藝較復雜。

性傳感器以及可穿戴式設備已經成為了近期的研究熱點，生物電信號、溫度、以及汗液傳感器已經被研究人員廣泛研究。而與柔性可穿戴氣體傳感器相關的研究還較少，主要的阻礙包含氣敏材料對工作溫度的要求，氣體響應信號與應變產生噪音的剝離，以及對氣體的快速響應與恢復。目前大部分氣敏電阻式氣體傳感器的工作溫度較高，能耗較大，且制備的工藝較復雜。

**，表征了MoS2@rGO復合納米材料的微觀結構與氣敏特性。MoS2@rGO復合納米材料的制備應用了溶劑熱法，在二維片層的rGO上原位生長MoS2納米粒子，并在反應溶劑無水乙醇的體系中添加不同尺寸的氯化鈉晶體顆粒，可以實現對所形成MoS2@rGO復合納米材料的形貌控制（圖1）。這是因?yàn)槁然c晶體不溶于乙醇，卻能溶于水，隨著添加氯化鈉晶體的尺寸逐漸變小，MoS2@rGO復合材料的尺寸也隨著溶劑中氯化鈉晶體顆粒間的空間變小而變小，**制備得到的MoS2@rGO復合物比表面積相應提高。

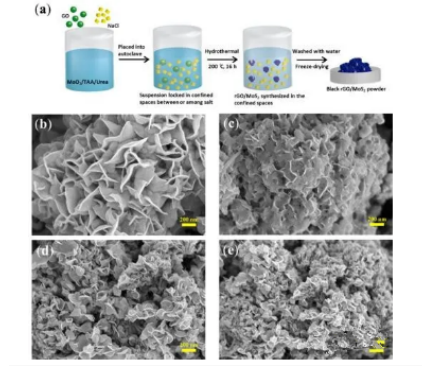

圖1. MoS2@rGO復合納米材料的制備方法與微觀結構。a) 合成過程示意圖，b-d) 不同尺寸的MoS2@rGO復合納米材料的掃描電子顯微鏡照片。

通過球磨法調控氯化鈉晶體尺寸，從而實現對MoS2@rGO復合納米材料的可控制備。將該氣敏材料滴在叉指電極上，氣體傳感器的信號噪音比隨著MoS2@rGO復合材料的尺寸變小而從22.4提高到60.4（圖2），歸功于更為精細的納米材料與電極可以形成更好的接觸。

圖2.不同尺寸的MoS2@rGO復合納米材料對1ppm二氧化氮的響應。a) 合成過程中未添加氯化鈉晶體，b）合成過程中添加未研磨的氯化鈉晶體，c）合成過程中添加了經過研磨的氯化鈉晶體，d）合成過程中添加了經過研磨的超精細氯化鈉晶體。

隨后，將MoS2@rGO復合納米材料滴在利用紫外激光切割而成的聚酰亞胺/金叉指電極，將電極整合在柔軟的Ecoflex基底上并將電極通過蛇形蜿蜒的導電層連接至萬用表，從而制備了柔性可拉伸氣體傳感器。該柔性傳感器可以適應各種彎曲表面，并能承受20%的拉伸應變（圖3）, 同時在拉伸的狀態下能獲得更低的檢測限（5.6 ppb）。

圖3.基于MoS2@rGO復合納米材料的柔性氣體傳感器可以適應不同的形變（圖a-c）并避免在形變中出現損壞，**可以承受20%的拉伸應力（圖d），并且在拉伸的狀態下具有更低的檢測限（圖e）。

最后，為了簡化氣體傳感器的結構，使用了激光誘導石墨烯同時作為電極材料和加熱器，制備了基于MoS2@rGO復合納米材料的NO2傳感器。激光誘導石墨烯可以較為方便的通過CO2激光燒蝕商用聚酰亞胺薄膜制備，隨后選擇性的在激光誘導石墨烯局部滴加納米銀墨水和MoS2@rGO復合納米材料完成柔性氣體傳感器的制備。通過控制激光誘導石墨烯的幾何尺寸來調控傳感器的性能，當其長度為2 mm，寬度為75ｕm時，所制備的氣體傳感器能夠在外接測量電路時自加熱到60 ℃，**加快氣體傳感器的響應和恢復速度，并且維持極為出色的信號噪音比（1026.9）。

圖4.基于MoS2@rGO復合納米材料的柔性氣體傳感器可以適應不同的形變（圖a-c）并避免在形變中出現損壞，**可以承受20%的拉伸應力（圖d），并且在拉伸的狀態下，具有更低的檢測限(圖e)。
