一起來了解六方氮化硼材料（BN）

  氮化硼（BN）是由氮原子和硼原子組成的非氧化物晶體，它具有四種不同的變體，即六方氮化硼（hexagonal BN, h-BN)、立方氮化硼(cubic BN, c-BN)、纖鋅礦氮化硼( wurtzite BN, w-BN)和菱方氮化硼(rhombohedral BN, r-BN)。其中 h-BN和c-BN很常見，一般認為前者是高溫穩定相，后者為熱力學穩定相。c-BN與金剛石類似是一種超硬材料且合成條件**苛刻，必須在高溫（ 1300-1900 ℃）高壓(4000-8000 MPa）和結合劑(Co、Al、TiN等)存在的條件下才能獲得。而 h-BN具有與石墨類似的層狀結構，并且顏色呈象牙白色，所以又稱“白色石墨”。它的晶格常數a= 2.504 A,c =6.656A，這與石墨的晶格常數**接近(a=2.456A, c = 6.696 A)。室溫下通常呈現**的物化性質，如質輕、松散、潤滑、比表面積高、熱性能穩定、機械強度高、化學性質穩定等，廣泛地應用于氫氣儲存、超疏水涂料、透明復合材料、紫外線發射器、高溫防氧化涂層等。目前制備氮化硼的方法有:化學氣相沉積法、化學反應法、高溫合成法、模板法、有機先驅體法等。

  利用化學反應法以溴化硼（BBrs）和氯化銨（NH4CI）為原料，AI為催化劑載體成功合成出海綿狀h-BN，反應溫度為500 ℃，保溫時間為10 h。通過氮氣吸附數據分析說明產物具有較大的比表面積,達到378 m2/g,孔容達到0.27 cm3/g。此外，還對比了催化劑載體的有無對產物形貌的影響。結果表明，Al的加入無疑對合成海綿狀多孔 h-BN起到至關重要的作用，相反，如果在反應體系中不加入Al往往會得到無定形的h-BN。

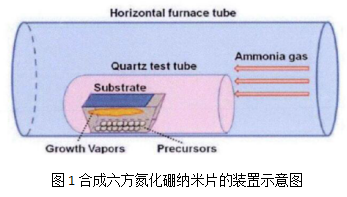

  以B、FeO和 MgO混合粉末作為前驅體，在900-1200 ℃、氨氣氣氛下采用CVD技術成功將h-BN納米片沉積到Si/SiOz襯底表面，合成裝置如圖1.1所示。研究結果表明，h-BN具有良好的疏水性。Song 等人[35]以氨硼烷（BH;-NH;)為前驅體，在Ar/H2 (15%H2，85%Ar)氣氛下利用CVD技術成功將h-BN納米片沉積到Cu襯底表面。產物具有體積大、片層薄、介電性質**的特點，在聚合物和吸波材料中有很好的應用前景。

  以硼酸、尿素、硼砂（助熔劑)為原料，先在100℃左右熔融混合，然后自然冷卻到室溫,將混合的樣品放在真空管式爐內(真空度為0.09 MPa)，以5℃/min的升溫速率加熱到900 ℃，保溫0.5 h，緊接著充入N至微正壓狀態(0.1 MPa)，再以3“℃/min的速率加熱到1300 “℃,保溫2.5 h后,自然降溫得到結晶度良好的h-BN粉體。SEM結果表明產物呈圓片狀，尺寸在0.2-0.5 um之間，厚度約為60 nm。

  h-BN具有**的機械性能、熱學性能、電學性能、化學性能、抗氧化性能等一系列特殊的性能，使其在催化、國防軍工、電子、原子能等工業領域有著潛在的應用價值。

西安齊岳生物科技有限公司可以提供以下二維納米材料：Mxene、過渡金屬碳化物和氮化物（MXenes）、MAX相陶瓷材料、石墨烯、石墨炔、拓撲絕緣體、過渡族金屬硫化物（TMDs）、六角氮化硼（h-BN）、磷烯、銻烯、鉍烯 智能黑磷水凝膠納米醫藥載體、鈣鈦礦二維材料、二硫化鉬（MoS2）、二硫化鎢（WS2）、黑磷納米材料、C3N4納米片、二維鍺烯量子點、酞菁納米片、卟啉納米片、碳納米管定制。

齊岳供應產品目錄

氮化硼填充MVQ

氮化硼包覆納米氧化鋅體系

聚晶立方氮化硼(PCBN)

氮化硼量子點修飾納米環狀磁性氧化石墨烯復合光催化材料

氮化硼填充導熱絕緣復合材料

高溫釬焊立方氮化硼(CBN)

氮化硼填充甲基乙烯基硅橡膠導熱復合材料

氧 硫摻雜六方氮化硼(h-BN)

立方氮化硼超硬磨料

環氧樹脂/氧化鋅晶須/氮化硼導熱絕緣復合材料

氮化硼納米管

立方氮化硼薄膜(C-BN)

氮化硼(BN)負載的Ru-Ba催化劑

AgCuTi合金釬焊單層立方氮化硼砂輪

寬帶隙立方氮化硼薄膜

液相燒結六方氮化硼陶瓷

氮化硅/氮化硼復相陶瓷(Si3N4/h-PBN)

硫輔助合成高孔隙率大孔氮化硼材料

鍍Ti立方氮化硼(cBN)與玻化SiO2—Na2O—B2O3結合劑

銅錫鈦合金爐中釬焊立方氮化硼

六方氮化硼(h-BN)基復合陶瓷

釬焊立方氮化硼BCu80Ni5SnTi活性釬料

金剛石-立方氮化硼-硬質合金復合柱齒

功能化氮化硼納米片(BN-LCP)/環氧樹脂復合材料

不同粒徑氮化硼填充環氧樹脂/玻璃纖維絕緣導熱復合材料

氮化硼球形納米粒子

石英纖維表面氮化硼涂層

氮化硼氧化鋯復合材料

立方氮化硼聚晶材料

氮化硼粒子增強氰酸酯樹脂基復合材料

氣相沉積立方氮化硼薄膜

鋯剛玉莫來石—氮化硼系復合材料

控制自發成核生長大顆粒立方氮化硼晶體

纖鋅礦型氮化硼

氮化硼基復合陶瓷

氮化硼-硅橡膠復合導熱材料

爆轟波直接合成致密相氮化硼

氮化鋁-氮化硼復合陶瓷

Ni-P-SiC包覆立方氮化硼

Si3N4-Ni系結合劑聚晶立方氮化硼(PcBN)

立方氮化硼表面鍍Ti（cBN）

**氮化硼/環氧樹脂復合材料

氮化硼陶瓷纖維

氮化硼包裹的立方氧化鋯納米顆粒

氮化硼包裹的氧化鉿納米線

六方氮化硼包裹鈷鎳合金材料

六方氮化硼包裹納米銅顆粒

氮化硼包裹石墨烯

鋁-玻璃涂覆立方氮化硼

立方氮化硼(cBN)表面包裹SiO2

鈷/六方氮化硼復合核殼結構

Co/h-BN，Ni/h-BN，Cu/h-BN復合材料

超薄殼層氮化硼納米空心球

BNFe/環氧樹脂磁場取向復合材料

剛石表面涂覆玻璃涂覆立方氮化硼鍍鈦復合結構

納米碳包裹氮化硼復合粉體

石墨烯/氮化硼三維結構協同增強聚酰胺復合材料

銅納米顆粒/六方氮化硼核殼結構

基于磨粒團簇和石墨烯的多孔立方氮化硼

氮化硼金屬納米復合材料

zl 03.30
