變溫PL光譜

復(fù)合凝膠的PL光譜圖1)顯示﹐其發(fā)射峰主要為位于477 nm處的高能態(tài)發(fā)光帶;并隨濕度升高﹐在 32 ~ 35℃間發(fā)生突變性增強(qiáng).575 nm處的低能態(tài)發(fā)光帶不明顯﹐當(dāng)環(huán)境溫度升高至40℃左右時(shí),在 575 nm處出現(xiàn)弱的發(fā)射峰.將復(fù)合凝膠PL譜圖中不同溫度下477 nm發(fā)射峰強(qiáng)度繪于圖2.可清晰地看出﹐該復(fù)合凝膠的熒光強(qiáng)度與環(huán)境溫度之間存在明顯的關(guān)聯(lián)特性.結(jié)合DSC分析的結(jié)果可以發(fā)現(xiàn)﹐復(fù)合凝膠熒光強(qiáng)度的變化與其相變過(guò)程**一致.即其發(fā)射峰強(qiáng)度在32 ~35℃問(wèn)發(fā)生突變性變化.這說(shuō)明隨環(huán)境溫度改變﹐在凝膠發(fā)生溶脹-坍塌的過(guò)程中﹐凝膠的熒光強(qiáng)度也隨之發(fā)生了相應(yīng)的突變性變化.

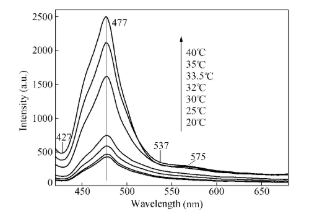

                            圖1

不同溫度下CdS/PNIPAM水凝膠的PL譜=363 nA)

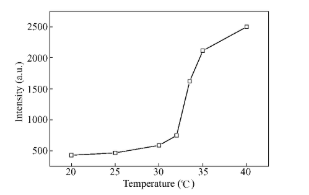

                         圖2

PL. inensity of the hylingual nf CdS/PNIPAM ut 477nm as a function of temperalure

復(fù)合疑膠中PNIPAM并不具有熒光性能﹐其熒光發(fā)射主要緣于cdS納米晶．因此﹐復(fù)合凝膠中這種熒光強(qiáng)度與環(huán)境溫度之間的有規(guī)律變化表明﹐在環(huán)境溫度發(fā)生改變的情況下﹐復(fù)合凝膠聚集態(tài)結(jié)構(gòu)與化學(xué)環(huán)境的變化﹐直接導(dǎo)致了CdS納米晶熒完性能的變化.

相關(guān)產(chǎn)品目錄：

絲素蛋白(SF)/海藻酸鈉(SA)纖維水凝膠

絲素蛋白(SF)/海藻酸鈉(SA)/羥基磷灰石(HAp)復(fù)合水凝膠

羥基磷灰石(n-HA)/I型膠原(I-Col)/聚乙烯醇(PVA)復(fù)合水凝膠

聚N-異丙基丙烯酰胺(PNIPAm)-鋰藻土納米復(fù)合水凝膠(NC凝膠)

高分子改性黃原膠/羥基磷灰石復(fù)合水凝膠(XG-g-PAA/HAP)

膠原/聚2-丙烯酰胺-2-甲基-1-丙磺酸酸鈉(PNaAMPS)互穿聚合物網(wǎng)絡(luò)(IPN)水凝膠

BES-Na磺酸型聚氨酯復(fù)合水凝膠(SWPUH)

聚N-異丙基丙烯酰胺(PNIPAm)納米復(fù)合水凝膠

PEG/聚N-異丙基丙烯酰胺(PNIPAm)/Laponite納米復(fù)合水凝膠

CdTe/CdS-PNIPAM復(fù)合水凝膠

納米氧化鋅(ZnO)/聚乙烯醇(PVA)/細(xì)菌纖維素(BC)復(fù)合水凝膠

ZnO/聚乙烯醇(PVA)復(fù)合水凝膠

PVA/CS復(fù)合水凝膠微球

導(dǎo)電錳鈦鋰離子篩/石墨烯復(fù)合水凝膠

羧甲基纖維素鈉/聚(N-異丙基丙烯酰胺)/粘土半互穿網(wǎng)絡(luò)納米復(fù)合水凝膠(CMC/PNIPA/Clay semi-IPN)

纖維素/氧化石墨烯/四氧化三鐵復(fù)合水凝膠

PEG水凝膠接枝活性肽

殼聚糖接枝聚丙烯酰胺水凝膠

乙酸乙烯 酯(VAc)接枝海藻酸鈣水凝膠

聚氨酯納米纖維膜接枝聚(N-異丙基丙烯酰胺-co-丙烯酸)水凝膠

聚乙二醇雙丙烯酸酯(PEGDA)/甲基丙烯酸β-羥乙酯(HEMA)共聚物水凝膠

糠醛渣木質(zhì)素接枝聚丙烯酸水凝膠

聚乙烯醇/丙烯酰胺接枝共聚物水凝膠

纖維素納米纖維接枝聚(N-異丙基丙烯酰胺)水凝膠

PVP/殼聚糖接枝共聚水凝膠

丙烯腈接枝海藻酸鈣水凝膠

海藻酸鈣水凝膠

yyp2021.2.23
